产品名称:手动止回阀H44F-16C DN300 GB/T32808[ 2024-09-02 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、手动止回阀H44F-16C DN300 GB/T32808介绍

    H44止回阀可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路,但衬氟阀门受温度的局限比较大(只适用于摄氏-50℃~150℃之间的介质)。止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。产品按国家标准GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

    二 、手动止回阀H44F-16C DN300 应用范围

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928

    三、H44旋启式止回阀 主要零件材料及主要用途

    阀体 阀盖 阀瓣 阀座 适用介质 >适用温度 (≤℃)
    WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
    ZG1Cr18Ni9Ti 0Cr18Ni9+
    Stellite12
    0Cr18Ni9+
    Stellite6
    销酸类 200
    ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
    ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
    ZG1Cr5Mo ZG1Cr5Mo+
    Stellite12
    ZG1Cr5Mo+
    Stellite6
    水、油品、蒸汽 550

  • 公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
    H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
    50 230 160 125 100 16 4-Φ18 135 21
    65 290 180 145 120 18 4-Φ18 142 28
    80 310 195 160 135 20 8-Φ18 165 38
    100 350 215 180 155 20 8-Φ18 180 58
    125 400 245 210 185 22 8-Φ18 210 92
    150 480 280 240 210 24 8-Φ23 233 130
    200 500 335 295 265 26 12-Φ23 304 210
    250 550 405 355 320 30 12-Φ25 348 294
    300 650 460 410 375 30 12-Φ25 390 367
    350 750 520 470 435 34 16-Φ25 430 410
    400 850 580 525 485 36 16-Φ30 468 461
    450 950 640 585 545 40 20-Φ30 523 570
    500 1025 705 650 608 44 20-Φ34 525 850

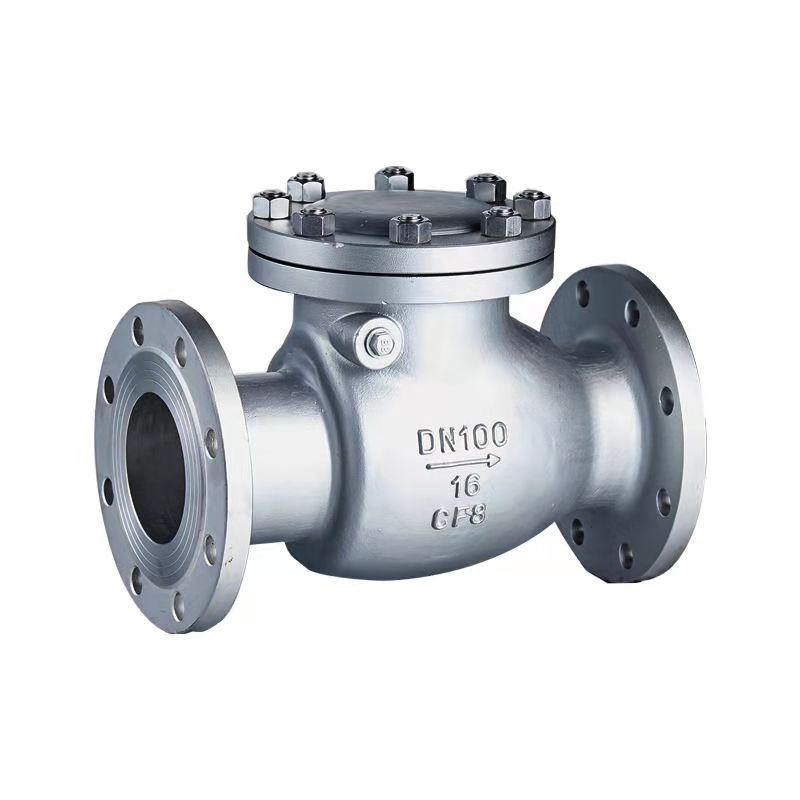

  • 手动止回阀H44F-16C DN300
