产品名称：止回阀H44H-64 DN200mm防止介质在管道中倒流[ 2024-12-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

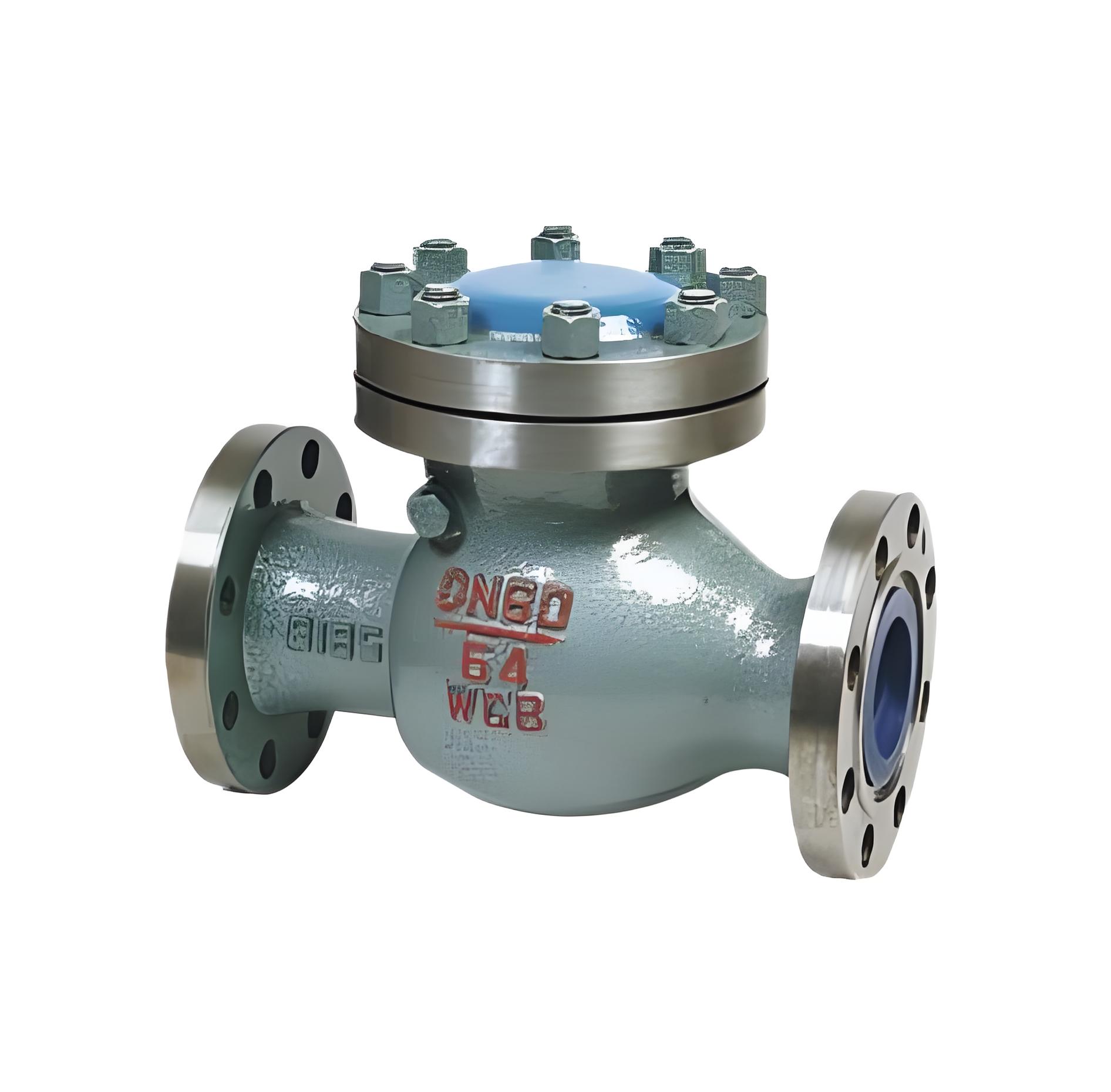

一、回阀H44H-64 DN200mm防止介质在管道中倒流介绍
H44H旋启式止回阀是用于作全开和全关的启闭件设备。该设备适用于压力1.6~32MPa/2.0-42.0MPa，工作温度-29~+550℃，适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。

一、回阀H44H-64 DN200mm防止介质在管道中倒流选型

应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；

对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；

对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；

对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；

对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；

对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；

对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

型号	公称压力 PN （MPa）	公称通径 DN （mm）	尺寸(mm)	-	-	-	-	-	重量（Kg）
H44H/W	L	D	D1	D2	b	Z-d	D(国标/化工部标准)	H	Kg
H44H-16C H44W-16P H44W-16R	H44H-16C-DN40 L=200	145	110	88	20	4-18	150	4103	15.2
50	230	160	125	102	20	4-18	165	160	21.3
65	290	180	145	122	22	8-18	185	175	28.1
80	310	195	160	133	22	8-18	200	185	37.6
100	350	230	180	158	24	8-23	220	220	56.7
125	400	245	210	184	28	8-25	250	248	91
150	480	280	240	212	30	8-25	285	270	129
200	550	335	295	268	34	12-25	340	350	210
250	650	405	355	320	36	12-30	405	395	290
300	750	460	410	370	40	16-30	460	410	320
350	850	520	470	430	44	16-34	520	430	420
