产品名称:直行程电子式381L-50电动执行器[ 2021-08-30 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、直行程电子式381L-50电动执行器产品介绍

    上海湖泉阀门有限公司直行程电子式381L-50电动执行器是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的D20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。直行程电子式381L-50电动执行器驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,直行程电子式381L-50电动执行器可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

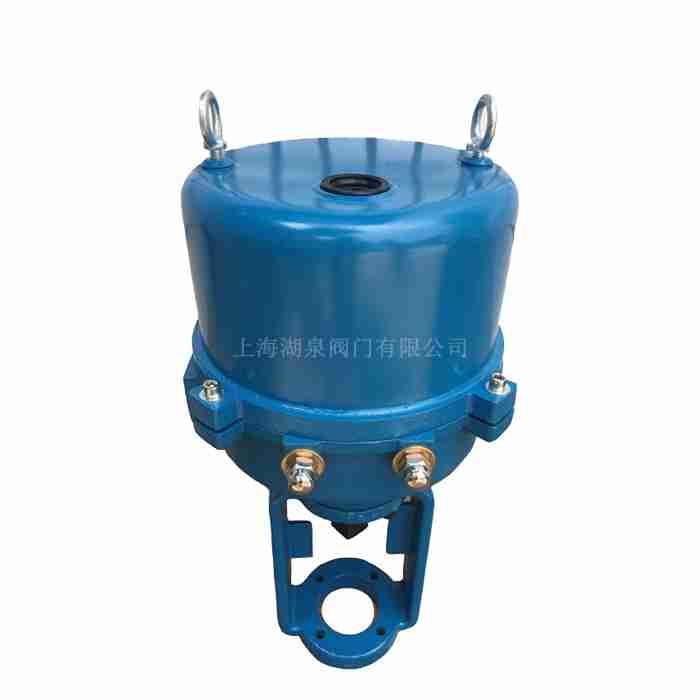

    直行程电子式381L-50电动执行器

    二、直行程电子式381L-50电动执行器产品特点

    1、执直行程电子式381L-50电动执行器设计有伺服系统(无需另配伺服放大器),只需接入D20mA(或DC15V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
    2、执行器的关键部件控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
    3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4。
    4、直行程电子式381L-50电动执行器具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
    5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
    6、用状态选择开关可以设定(正、反动作)。
    7、用状态选择开关可以设定输入信号为(D20mA或DC15V)。
    8、直行程电子式381L-50电动执行器调整工作零点(始点)和行程(终点)简单易行。
    9、当突然断电时,能确保阀芯自锁。
    10、采用同步皮带传动,有效降低了噪音。
    11、直行程电子式381L-50电动执行器延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

    三、直行程电子式381L-50电动执行器主要技术参数

    直行程电子式381L-50电动执行器电源:AC220±50,50HZ。
    耗电功率(额定负载时)
    规格A型执行器 50VA;
    规格B型执行器 150VA;
    直行程电子式381L-50电动执行器规格C型执行器 220VA。
    输入信号:D20mA或DC15V。
    输出信号:D20mA(负载电阻500Ω以下)。
    直行程电子式381L-50电动执行器控制精度:基本误差 amp;plusmn;1 回差1 死区1
    工作行程调整范围:“零点”±25“行程”20100
    外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
    隔爆型
    机型 普通型(S型)执行器 隔爆型(X型)执行器
    直行程电子式381L-50电动执行器电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
    信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
    电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
    环境条件
    环境条件 普通型(S型)执行器 隔爆型(X型)执行器
    直行程电子式381L-50电动执行器环境温度 无空间加热器-1060 -1040
    有空间加热器-3560
    相对湿度 95以下  4585
    环境气体 无腐蚀气体
    机械振动 1.5g以下
    保护等级
    IP55。隔爆等级Exd  BT4。
    过载保护
    规格A、B型执行器可任选,规格C型执行器必配。
    直行程电子式381L-50电动执行器产品型号规格
    型号规格标注说明
    性通参数
    直行程电子式381L-50电动执行器型号 额定输出力N 速度mm/s 技术参数
    381LSA-08、381LXA-08  800、800  4.2、4.2  30
    381LSA-20、381LXA-20 2000、2000  2.1、2.1  、381LSB-30
    381LXB-30 3000、3000  3.5、3.5  60
    381LSB-50、381LXB-50 5000、5000  1.7、1.7
    381LSC-65 6500 2.8 100 、381LSC-99 10000 2.0 、381LSC-160 16000 1.0



  • 型号 额定输出力N 工作速度mm/s 最大行程(mm) 配套通径
    381L-08型 800N 4.2 0-30 DN20
    381L-08型 800N 4.2
    381L20型 2000N 2.1 DN25-DN32
    381L20型 2000N 2.1
    381L-30型 3000N 3.5 0-60 DN40-DN50
    381-30型 3000N 3.5
    381L-50型 5000N 1.7 DN65-DN100
    381L-50型 5000N 1.7
    381L-65型 6500N 2.8 0-100 DN125-DN200
    381L-65型 6500N 2.8
    381L-99型 10000N 2.0 DN250-DN300
    381L-99型 10000N 2.0
    381L-160型 16000N 1.0 DN250-DN350
    381L-160型 16000N 1.0
    381L-260型 26000N / / DN250-DN350
    381L-260型 26000N / /
    381LSD-260型 26000N / / DN250-DN350
    381LXD-260型 26000N / /
    381LSD-350型 35000N / / /
    381LXD-350型 35000N / /
    381LSD-500型 50000N / / /
    381LXD-500型 50000N / /
