  • 一、阀门电动装置DZW15-24说明书产品介绍

    上海湖泉阀门集团有限公司阀门电动装置DZW15-24是电动阀门的驱动装置,用以控制阀门的开启和关闭。DZW系列多回转电动装置使用于闸阀,截止阀,节流阀,隔膜阀。DZW15-24户外型多回转电动执行器,通称为Z型,有转矩型和推力型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。)是在DZW 开关型电动装置的基础上,增加了电气控制部分,即 WK 型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。

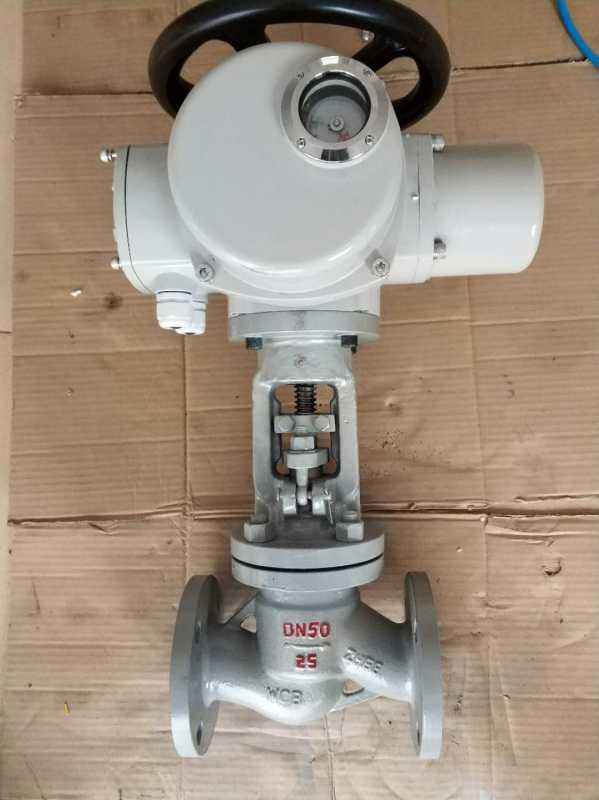

    阀门电动装置DZW15-24说明书

    二、阀门电动装置DZW15-24说明书产品组成

    电动机,特点是过载能力强﹑起动转矩大﹑转动惯量小,短时﹑断续工作。减速机构,用以减低电动机的输出转速。
    行程控制机构,用以调节和准确控制阀门的启闭位置。
    转矩限制机构,用以调节转矩(或推力)并使之不超过预定值。
    手动﹑电动切换机构,进行手动或电动操作的联锁机构。
    开度指示器,用以显示阀门在启闭过程中所处的位置。
    操作力矩
    操作力矩是选择阀门电动装置的主要参数,电动装置输出力矩应为阀门操作大力矩的 1.2~1.5 倍。
    阀杆直径
    对多回转类明杆阀门,如果电动装置允许通过的大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,阀门电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。
    输出速度
    阀门的启闭速度若过快,易产生水击现象。因此,应根据不同使用条件,选择恰当的启闭速度。
    操作推力
    阀门电动装置的主机结构有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩通过推力盘中的阀杆螺母转换为输出推力。
    输出轴转动圈数
    阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按 M=H/ZS 计算(M 为电动装置应满足的总转动圈数,H 为阀门开启高度,S 为阀杆传动螺纹螺距,Z 为阀杆螺纹头数)

    三、阀门电动装置DZW15-24说明书特点

    1、 控制模式:提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
    2、缺相保护:具有电源缺相保护功能。
    3、控制模式:常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
    4、禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
    5、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完*个指令后再执行下一个指令。
    6、全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
    7、相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
    8、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。
    9、现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷。
