一、dzw90-24阀门电动装置供应厂家产品介绍

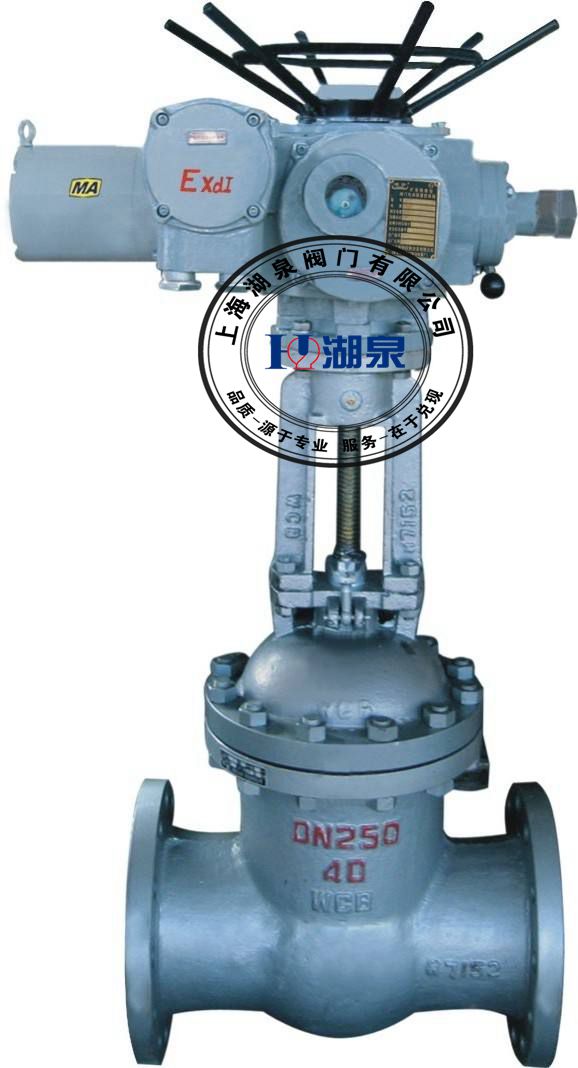

上海湖泉阀门集团有限公司型号 DZW90-24W 多回转电动装置,通称为Z型。该产品适用于阀瓣做直线运动的阀门,如闸阀,截止阀,隔膜阀,节流阀等。其派生产品适用球阀、蝶阀和风门等。回转阀门电动装置 DZW 90-24-A00-WK2 扬修一体化门 (又称整体型电动执行机构、一体化电动执行器、开关型电动头 ) ,质量保证,产品实行三包,售后服务优良,阀门电动装置dzw15-24,采用优质材料,耐腐蚀,经久耐用,案例众多,耐腐蚀,阀门电动装置dzw90-24,生产周期短,生产销售一体厂家,欢迎询价,电动装置产品介绍 Z90-24W户外型阀门电动装置:多回转电动执行器(又称为电动执行机构、阀门电装、阀门电动头),普通开关型,输出扭矩900N.m,dzw阀门电动装置 ,技术力量雄厚,生产的dzw阀门电动装置质量保证,结构简单,流量特性精准,使用普遍.dzw阀门电动装置工厂直销,价格合理,欢迎咨询!

二、dzw90-24阀门电动装置供应厂家产品
户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

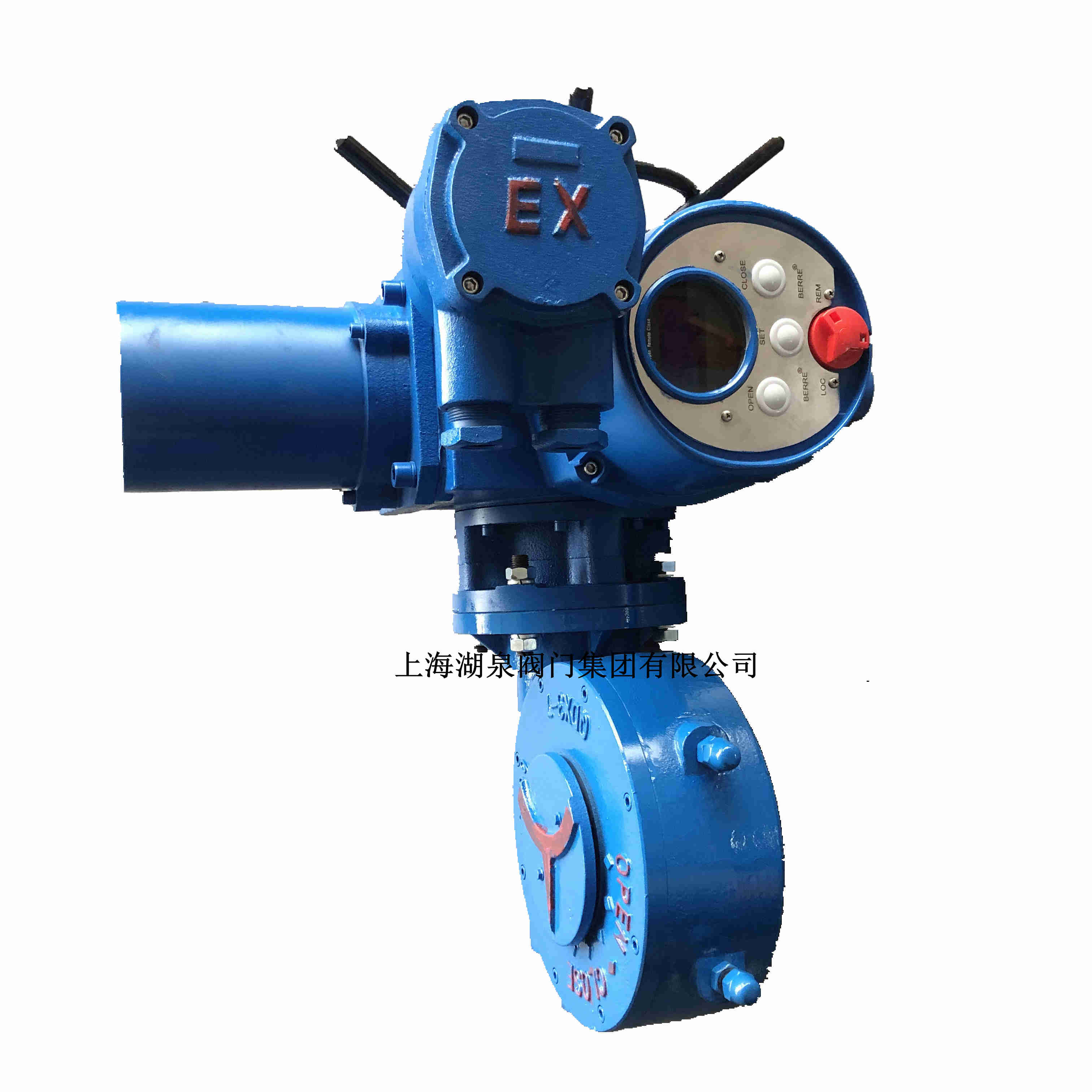

隔爆型的性能符合
GB3836.1-2000《爆炸性气体环境用电气设备部分：通用要求》，
GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》
及B/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
并经防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

型号示例
1：DZW30I-18/50：表示电动执行机构为多回转，输出转矩300N.m(30Kgf.m),电站型接口，输出转速18r/min,最大转圈数50，户外型。
2：DZB45T-24/120S：表示电动执行机构为多回转，带手动二级减速装置，输出转矩450N.m(45Kgf.m)
推力型接口，输出转速24r/min,最大转圈数120，隔爆型/
3：DZBT120-24/80：表示电动执行机构为多回转，输出转矩1200N.m（120Kgf.m）,输出转速24r/min,
最大转圈数80圈，隔爆整体调节型。
工作环境和主要技术参数
1：电源：常规：单相220V，三相380V，远程DC24V（50HZ）
特殊：单相110V，三相415V，660V，（50HZ，60HZ）

型号规格 (DZW/Z)	转矩（N．m/Kg）	推力（KN）	最大阀杆直径（mm）	手动速比	输出转速（r/min）	电机功率（KW）	电流（A）	参考重量(Kg)
DZW/Z(5)	50/5	20	28	1:1	12/36	0.12/0.18	0.57/0.83	28
DZW/Z(10)	100/10	40	28	1:1	18/24	0.25/0.37	1.03/1.38	45
DZW/Z(15)	150/15	40	28	1:1	18/24	0.37/0.55	1.38/2.2	46
DZW/Z(20)	200/20	100	40	1:1	18/24	0.55/0.75	2.2/2.62	56
DZW/Z(30)	300/30	100	40	1:1	18/24	0.55/1.1	2.2/4	58
DZW/Z(45)	450/45	150	48	1:1	24/36	1.1/1.5	4/4.12	110
DZW/Z(60)	600/60	150	48	1:1	24/36	1.5/2.2	4.12/5.25	112
DZW/Z(90)	900/90	200	60	1:1/25:1	24/36	2.2/3	5.25/7.9	140
DZW/Z(120)	1200/120	200	60	1:1/25:1	24/36	3/4	7.9/8.87	142
DZW/Z(180)	1800/180	325	70	22.5:1	18/24	4/7.5	8.87/15.6	250
DZW/Z(250)	2500/250	325	70	22.5:1	18/24	5.5/10	12.05/20.5	255
DZW/Z(350)	3500/350	700	80	20:1	18/24	7.5/10	15.6/20.5	330
DZW/Z(500)	5000/500	700	80	20:1	18/24	10/15	20.5/26.6	350
