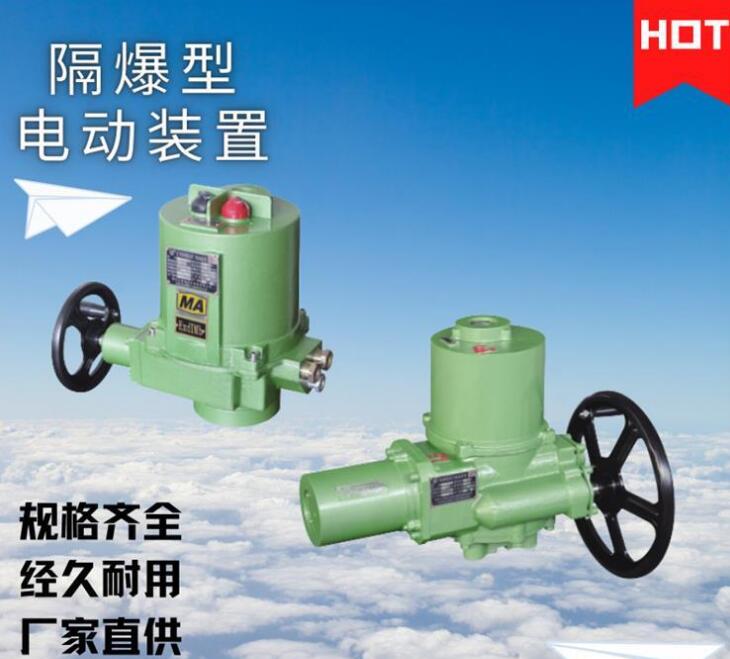

产品名称：矿用隔爆型部分回转阀门电动装置[ 2024-04-18 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、矿用隔爆型部分回转阀门电动装置介绍
上海湖泉阀门集团有限公司QB系列矿用隔爆型阀门电动装置是针对煤矿使用条件而专门设计和制造的。适用阀板做90度回转的阀门，如蝶阀、风门等。与KXBC矿用隔爆型阀门电动装置控制箱相互配套后，可与DCS系统衔接，以实现自动化控制。主要适用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节(配上阀门隔爆控制箱) ,是阀门实现远控、集控和自控驱动装置。其具有功能全、控制系统、体积小、重量轻、使用维护方便等特点。
二、矿用隔爆型部分回转阀门电动装置工作原理及型式

电动装置采用隔爆外壳，把可能因产生火花、电弧的电路部分与壳体外气体混合物隔开，从而达到隔爆的目的。隔爆接合面参数符合GB3836.2- 2010的规定，电缆引入装置符合GB3836.1- 2010的规定。

a)防爆型式分为矿用隔爆型和普通隔爆型，防爆标志分别为"Exd 1Mb”和"Exd II BT4 Gb"。

b)电缆引入装置型式为压紧螺母及压盘式。

三、矿用隔爆型部分回转阀门电动装置技术参数
本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。按结构型式分为Q型和DQ型。Q型为一体式结构，DQ型为叠加式结构（多回转电动装置+二级减速机构）。按防护类型又可分为户外型和防爆型。按控制方式又可分为常规型、整体型和整体调节型。隔爆型阀门智能一体化DQZB电动装置适用于中小通径的蝶阀、球阀等做90度回转的阀门和其他类似设备。防护等级为IP65（达IP67），作为可靠的角行程电动执行器，DQ系列阀门电动装置可靠的设计，可适用于不同控制系数、不同工作环境的需要。此系列电装对用户安装，调试，检修十分方便，可***节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能.DQZB10，Q10-1ZB，DQZB20，Q20-1ZB，DQZB30，Q30-1ZB，DQZB60，Q60-1ZB，DQZB120，Q120-1ZB，DQZB180，Q180-1ZB，DQZB250，Q250-1ZB，DQZB300，Q300-1ZB，DQZB400，Q400-1ZB，DQZB500，Q500-1ZB。

表1 一体式（DQ-ZB 型）部分回转电动装置技术参数：

基座号	型号	输出转矩（N· m）	阀杆直径（mm）	手动速比	输出转速（r/min）
					0.5	1	1.5	2	3	4
					电机功率（KW ）
DQ-ZB 1	DQ-ZB 5	50	22	88	-	0.03	-	0.06	-	-
	DQ-ZB 10	100	22		0.03	0.06	0.09	0.09	0.18	0.18
	DQ-ZB 20	200	28		0.06	0.09	0.12	0.12	0.25	0.25
	DQ-ZB 30	300	28		0.06	0.12	0.18	0.18	0.37	0.37
DQ-ZB 2	DQ-ZB 60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	DQ-ZB 90	900	50		0.18	0.25	0.37	0.37	0.75	0.75
	DQ-ZB 120	1200	50		0.18	0.37	0.55	0.55	1.1	1.1
DQ-ZB 3	DQ-ZB 200	2000	60	67	0.37	0.55	0.75	1.1	-	-
	DQ-ZB 250	2500			0.55	0.55	0.75	1.1	-	-
	DQ-ZB 300	3000			0.55	0.75	1.1	-	-	-
	DQ-ZB 400	4000			0.55	0.75	-	-	-	-
	DQ-ZB 500	5000			0.75	1.1	-	-	-	-

注：粗线框内为常规供货

表2 叠加式（DDQ-ZB 型）部分回转电动装置技术参数

型号规格	输出转矩（N· m）	阀杆直径（mm）	叠加减速机构		配用多回转电动装置型号	手动速比	输出转速（r/min）	电机功率（Kw ）
型号规格	输出转矩（N· m）	阀杆直径（mm）	型号	速比	配用多回转电动装置型号	手动速比	输出转速（r/min）	电机功率（Kw ）
DQ-ZB 600	6000	80	J-TB 120	48	TB 30-18/20	48	0.375	0.55
DQ-ZB 800	8000	100	J-TB 150	54	TB 45-24/20	54	0.44	1.1
DQ-ZB 1000	10000				TB 60-24/20		0.44	1.5
DQ-ZB 1200	12000				TB 60-24/20		0.44	1.5
DQ-ZB 1600	16000	120	J-TB 180	60	TB 90-24/20	60	0.4	2.2
DQ-ZB 2000	20000	120	J-TB 180	60	TB 120-24/20	60	0.4	3
DQ-ZB 3200	32000	160	J-TB 280	68	TB 180-18/20	1530	0.26	4
DQ-ZB 4000	40000	160	J-TB 280	68	TB 180-18/20	1530	0.26	4
DQ-ZB 6300	63000	180	J-TB 400	68	TB 250-18/20	1530	0.26	5.5
DQ-ZB 8000	80000	180	J-TB 400	68	TB 350-18/20	1360	0.26	7.5
