产品名称：DKZ/ZKZ直行程电动执行器（直行程电动执行机构）[ 2013-09-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品说明：

DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。它以220V电源为动力，接受统一的标准信号 4-20mmA.DC,将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实行手动遥控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。

该仪表具有连续调节、手动遥控、就地手操三种控制方式。使用DKZ型直行程电动执行机构的自动调节系统需配用ZPE-2030型伺服放大器、DFD-1000型电动操作器后才可实现自动调节系统手动自动无扰动切换。

产品技术参数：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）主要技术参数
项目名称		DKZ标准型(不带H)	DKZ户外型(带H)
控制机构	输入信号	无
	反馈信号	0—10mAdc 4—20mAdc
	死区	0．4％—3％	0．4％—3％
	基本误差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	开侧/闭侧	开侧/闭侧
	开度检测	精密导电塑料电位器	精密导电塑料电位器
动力	动力	220V/50Hz	220V/50Hz
动力	驱动电机	伺服电机	伺服电机
附属机构	加热器	选择件	选择件
附属机构	手动机构	手轮	手轮
安装条件	环境温度	无加热器—25℃～+70℃	无加热器—25℃～+70℃
	相对湿度	<95％	<95％
	环境气体	无腐蚀性气体	无腐蚀性气体
	接线口	十四线插头	接线柱
	防护等级		IP65

产品型号规格：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）型号规格
型号	额定负载(N)	额定行程 (mm)	全行程时间 (S)	额定电流(A)	质量(Kg)
型号	额定负载(N)	额定行程 (mm)	全行程时间 (S)	额定电流(A)	质量(Kg)
DKZ-310(H)	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410(H)	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510(H)	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610(H)	25000	30	16	2.5	110
		50	30
		60	40
		100	60

安装尺寸：

外部接线：

产品订货须知：

一、①直行程电动执行器产品名称与型号②直行程电动执行器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的直行程电动执行器型号，请按直行程电动执行器型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://www.hqfmjt.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

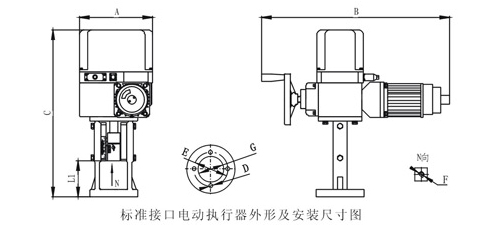

产品外形及连接尺寸：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）主要外形及结构尺寸
型号	长X宽X高	阀杆连接螺孔F	法兰连接孔距E	法兰连接孔距E	法兰吻合内径G	公称通径	连接头至法兰底端
型号	AXBXC	阀杆连接螺孔F	法兰连接孔距E	法兰连接孔距E	法兰吻合内径G	Dg	行程	L
DKZ310	230X460X490	M8	Φ80	2一Φ11	Φ60	25、32	10	85.5
						——	16	79.5
						40、50	25	70.5
DKZ410	230X530X540	M12X1.25	Φ105	4一Φ11	Φ80	65、80、100	40	107
DKZ410	230X460X575	M16X1.5	Φ118	4一Φll	Φ95	125、150	60	112
DKZ510	260X630X625	M16X1.5	Φ118	4一Φll	Φ95	200	60	113
DKZ510	260X630X645	M20X1.5	Φ130	4一Φ18	Φ100	300、250	100	93
DKZ610	260X720X625	M16X1.5	Φ118	4一Φ1l	Φ95	400、500	60	113
DKZ610	260X720X645	M20X1.5	Φ130	4一Φ18	Φ100	500、600	100	93
