产品名称:电动对夹不锈钢蝶阀[ 2016-07-22 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  •

    一、电动对夹不锈钢蝶阀概述


    上海湖泉阀门有限公司生产的电动对夹不锈钢蝶阀采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,该产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。符合国家GB/T13927-92阀门压力试验标准。电动对夹不锈钢蝶阀可安装在温度≤425℃,介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

    二、电动对夹不锈钢蝶阀特点


    1、电动对夹不锈钢蝶阀采用双偏心结构,操作灵活,省力,方便。
    2、电动对夹不锈钢蝶阀具有双向密封功能,不受介质流向的控制,可在任何方向安装。
    3、电动对夹不锈钢蝶阀蝶板采用框架结构,可适用不同特点的介质,供用户选择。
    4、电动对夹不锈钢蝶阀能有效地防止锈蚀,可使用于不同介质。
    5、电动不锈钢蝶阀具有双向密封功能,不受介质流向的控制,可在任何方向安装。

    三、电动对夹不锈钢蝶阀工作原理


    电动对夹不锈钢蝶阀是采用中线式蝶板以及短结构钢板进行焊接而成,是属于较新型结构,阀座与蝶板的密封面采用不锈钢与不同硬度合金制造,因此电动对夹不锈钢蝶阀在温度≤425℃的介质管道中可实现双向密封功能。

    四.电动对夹不锈钢蝶阀采用标准


    制造标准

    GB/T 122387-89

    法兰标准

    GB9113-2000、GB17241.6-1998

    结构长度标准

    GB12221-89

    检验标准

    GB/T 13927-92



    五、电动对夹不锈钢蝶阀主要技术参数和性能


    公称通径
    DN(mm)
    50~700
    公称压力
    PN(MPa)
    0.6
    1.0
    1.6
    2.5
    4.0
    试验压力Ps(MPa)
    强度试验
    0.9
    1.5
    2.4
    3.75
    6.0
    密封试验
    0.66
    1.1
    1.76
    2.75
    4.4
    气密封试验
    0.6
    0.6
    0.6
    0.6
    0.6
    适用介质
    水、蒸气、油品、酸类腐蚀性等。
    适用温度
    碳钢 :-29℃~425℃ 不锈钢:-40℃~600℃

    六、电动对夹不锈钢蝶阀订货说明

    1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
      2、如有特殊要求时请在订购产品时注明。
      3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
      4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
      欢迎您访问我们的网站【http://www.hqfmjt.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话:021-64162222



  • 七、电动对夹不锈钢蝶阀主要外形连接尺寸


    主要外形连接尺寸                              (单位:mm)

    公称通经(DN)

    主要尺寸

    法兰尺寸和螺栓规格

    1.0MPa

    1.6MPa

    2.5MPa

    L

    H1

    H

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    50

    108

    350

    112

    165

    125

    4-18

    165

    125

    4-18

    165

    125

    4-18

    65

    112

    370

    115

    185

    145

    4-18

    185

    145

    4-18

    185

    145

    8-18

    80

    114

    380

    120

    200

    160

    4-18

    200

    160

    8-18

    200

    160

    8-18

    100

    127

    420

    138

    220

    180

    8-18

    220

    180

    8-18

    235

    190

    8-22

    125

    140

    460

    164

    250

    210

    8-18

    250

    210

    8-22

    270

    220

    8-26

    150

    140

    555

    175

    285

    240

    8-22

    285

    240

    8-22

    300

    250

    8-26

    200

    152

    760

    200

    340

    295

    8-22

    340

    295

    12-22

    360

    310

    12-26

    250

    165

    830

    243

    395

    350

    12-22

    405

    355

    12-26

    425

    370

    12-30

    300

    178

    895

    250

    445

    400

    12-22

    460

    410

    12-26

    485

    430

    16-30

    350

    190

    950

    280

    505

    460

    16-22

    520

    470

    16-26

    555

    490

    16-33

    400

    216

    1190

    305

    565

    515

    16-26

    580

    525

    16-30

    620

    550

    16-36

    450

    222

    1255

    350

    615

    565

    20-26

    640

    585

    20-30

    670

    600

    20-36

    500

    229

    1305

    380

    670

    620

    20-26

    715

    650

    20-33

    730

    660

    20-36

    600

    267

    1340

    445

    780

    725

    20-30

    840

    770

    20-36

    845

    770

    20-39

    700

    292

    1520

    480

    895

    840

    24-30

    910

    840

    24-36

    960

    875

    24-42

    800

    318

    1710

    530

    1015

    950

    24-33

    1025

    950

    24-39

    1085

    990

    24-48

    900

    330

    1810

    580

    1115

    1050

    28-33

    1125

    1050

    28-39

    1185

    1090

    28-48

    1000

    410

    1960

    650

    1230

    1160

    28-36

    1255

    1170

    28-42

    1320

    1210

    28-56

    1200

    470

    2250

    760

    1455

    1380

    32-39

    1485

    1390

    32-48

    1530

    1420

    32-56

    1400

    530

    2435

    850

    1675

    1590

    36-42

    1685

    1590

    36-48

    1755

    1640

    36-62

    1600

    600

    2780

    1030

    1915

    1820

    40-48

    1930

    1820

    40-56

    1975

    1860

    40-62

    1800

    670

    3020

    1230

    2115

    2020

    44-48

    2130

    2020

    44-56

    2195

    2070

    44-70

    2000

    760

    3270

    1350

    2325

    2230

    48-48

    2345

    2230

    48-62

    2425

    2300

    48-70

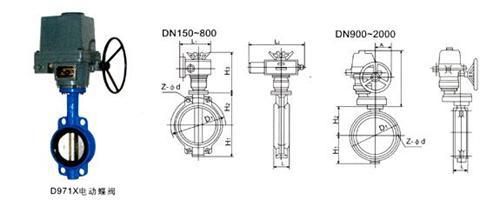

  • 八、电动对夹不锈钢蝶阀结构示意图:
