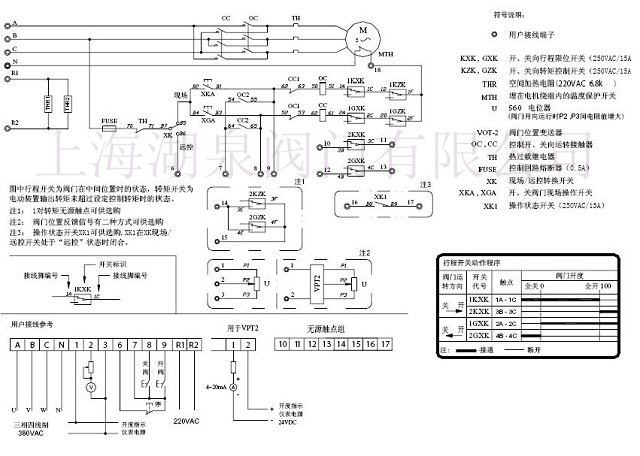

上海湖泉阀电动阀门三相五线制电机如何接线若是星形接法的话，接线端子上除三相火线外du应该还有零线接线位zhi置，地线自然是要接外壳的；若是三角形接法就简单些，将零线甩开其它线就位就可以。三相五线制指的三根电源线一根中线一根接地保护线。电机如果接成星形必须接中线。保护接地那种接法都要接星型线。
一，三相五线制中bai，三条火线。一条地线，一du条零线。
二，常用的电机分两种，单项电机与三dao相电机。
三，若是接单项电机，则取一条火线与一条零线，接入电机即可。
四，若是三相电机，则取三条火线分别接入电机的：w1

六线电动阀所配精小型电动执行器分为开关式和调节式，并由驱zhi动开关控制和信号反馈控制组成。开关式六线制电动阀的六个接线端子功能为：1、2、3为驱动控制，4、5、6为信号反馈控制；
1、2接通时，阀门打开，同时保持4、5形成回路，反馈电动阀开到位信号；
1、3接通时，阀门关闭，同时保持4、6形成回路，反馈电动阀关到位信号。调节式六线制电动阀的六个接线端子功能为：
1、2为电动驱动控制，可接AC220V或DC24V电源电压（如需380V电压则另外说明）。
3、4为输入信号控制，可接收4-20mA电流信号或0-10V电压信号。
5、6为输出信号反馈控制，可相应的反馈4-20mA电流信号或0-10V电压信号，便于远程操作控制。
电动阀们的驱动一般是用电机，比较耐电压冲击。电磁阀们是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动阀呢门的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

220V电动阀接线图
从发电厂输送到市里的电力经过变压器后就是三相四线电.你可以发现电杆上并排挂着四根电线,其中有一根是零线,术语叫中性线(N),其余三根线叫火线.两根火线间电压是380V,一根零线(N)与任意一根火线间电压是220V.如果你生活在城市的大楼,你还可以看到三根火线和一根零线被合理的分配到各个单元.如果你住的那单元空调等电器设备特别的多,电力负荷过大,用电压表测量电压明显比其它用电量小的单元楼电压要低些.严重的造成电器不能正常启动和运转.

电动阀线路连接时注意事项
线路安全
我们在处理这两种电动阀接线图的时候，一定要好好的去分析两种接线图之间的区别，稍有不慎就有可能导致事故的发生。在处理380V的电动阀时，更加要注意，因为功率较大，一旦出现触电情况当场毙命。
380V转220V电动阀
在380V的电动阀转220V的电动阀过程中，一定要专业的操作人员去操作，禁止私自转换。一旦出现故障，一方面导致整个电路短路故障;另一方面，可能会导致机器等烧坏而产生的巨大经济损失，甚至出现更严重的事故。
