阀门厂家手动铸铁对夹式手动蝶阀

[ 2024-06-20 ]
手动铸铁对夹式手动蝶阀是一种常见的阀门类型,广泛应用于工业领域。它采用铸铁材料制造而成,具有牢固耐用的特点,能够承受高压和高温环境的工作条件。该阀门采用对夹式结构,安装和维护非常方便。手动操作蝶阀可以实现阀门的开启和关闭,从而控制介质的流动。手动铸铁对夹式手动蝶阀的主要组成部分包括阀体、阀板、阀杆、密封圈等。阀体采用铸铁材料制成,具有良好的强度和耐腐蚀性,能够确保阀门的可靠性和长期运行。阀板是控制介质流动的重要部分,通过手动操作阀杆,使阀板实现开启或关闭的动作。阀杆连接阀板和手柄,传递操作力,并能够通过位置指示器显示阀门开闭状态。密封圈在阀门关闭时起到密封作用,避免介质泄漏。

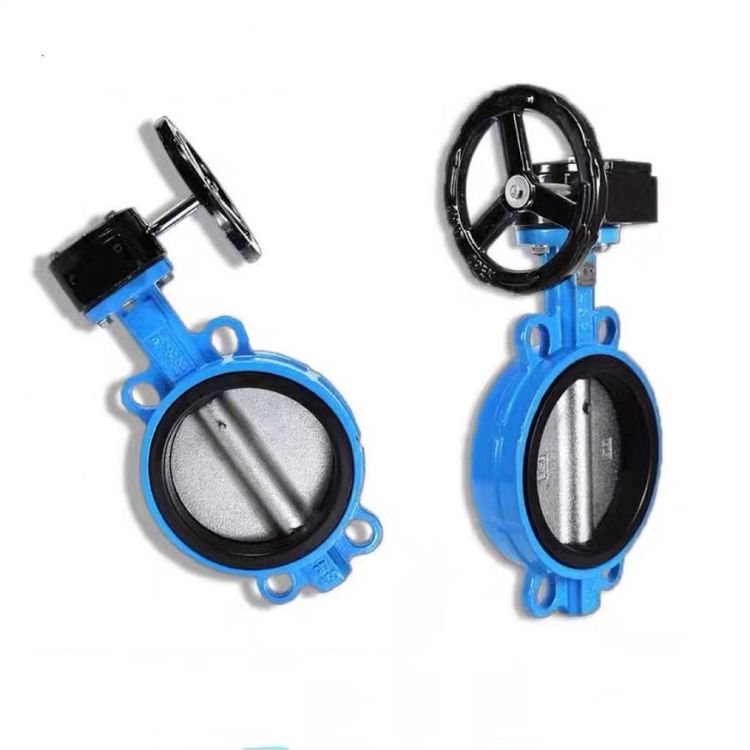

蝶阀

手动铸铁对夹式手动蝶阀具有结构简单、操作方便和维护简单的优点。它广泛应用于石油、化工、电力、冶金、水处理等行业,常用于管道系统中的流量调节和切断介质。手动铸铁对夹式手动蝶阀的可靠性和耐用性使其成为工业领域中的重要组成部分,承担着关键的流体控制任务。通过操作手柄,人们可以根据需要调节阀门的开闭程度,实现流量的控制和调节,确保工艺流程的正常运行。手动铸铁对夹式手动蝶阀的应用领域广泛,不仅在国内市场有很高的需求,也出口到许多国家和地区。这些特点使得手动铸铁对夹式手动蝶阀成为工业领域中不可或缺的设备之一。

阀
对夹式手动蝶阀用途
用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。
还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
C、对夹式手动蝶阀结构特点
①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。
⑦连续结构多样化:对夹、法兰、对焊。

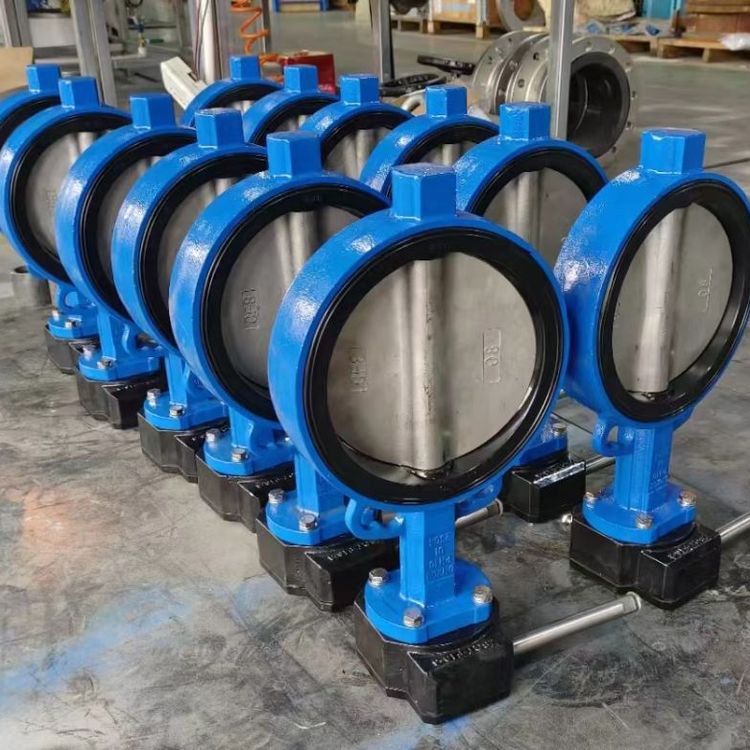

铸铁对夹式手动蝶阀
参数:
公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
主要零部件材料:
零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
耐油橡胶
填料
柔性石墨
执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
主要外形连接尺寸:
DN E H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328
电动阀厂家
