一、电动球阀智能型产品介绍

上海湖泉阀门有限公司智能型电动球阀用于两位切断、调节的场合。球阀与执行器的连接采用直连方式，电动执行器内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可根据用户要求另配置电子式电动执行机构。其由回转型防爆角行程电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛应用于环保、轻工、石油、造纸、化工、电力等行业的工业自动控制系统中。

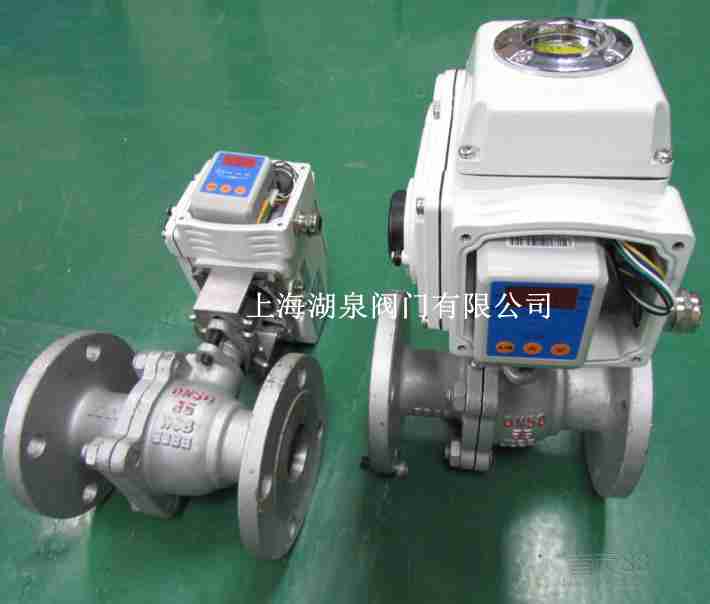

电动球阀智能型

二、电动球阀智能型产品技术参数

公称通径：DN15-DN500
公称压力：1.6-16MPA
设计温度：-29-550
连接方式：法兰，螺纹，焊接、对焊、承插焊、
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
控制方式：开关型、无源触点型、阀位信号反馈型、智能调节型（输入输出4-20mA）
其它配置：防爆型电动执行器，带手动装置（无电源的情况下可手动开关阀门）
输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω
环境温度：0-70℃，湿度：35-85%
有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制
可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）
调节（给定）输入信号：4～20mA；输入电阻150Ω。
位反信号输出：4～20mA；输出负载电阻≤750Ω。
灵敏度：0.05%。
死区值：0～4%。
定位误差：≤±0.5%（与机械机构有关）。
阻尼特性：死区值大于0.5％，无振荡。
迟滞：不大于0.2S。
工作电源：AC220V±10％。
电机驱动电流：长期工作不大于1.5A。
电气限位范围关限位：0～100％开限位0～100%
显示精度：0.5级。
工作环境温度：－25～70℃。
环境湿度：≤95％RH。

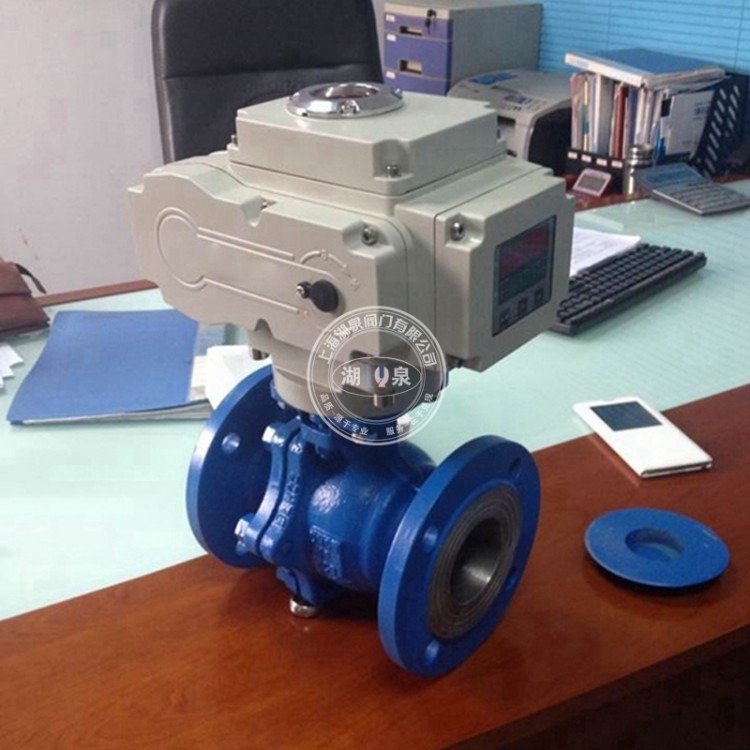

智能型电动球阀

三、电动球阀智能型产品功能说明

电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50NM～2000NM	公称压力	PN1.6、2.5MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	WCB,不锈钢
动作范围	0～905	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	钢衬F46、F3、F4、PFA、PO
环境温度	-30～60	阀座密封	FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO
手动操作	附带手柄操作	温度	50～180
限位	电气、机械二重限位	适用介质	硝酸类、醋酸类、碱类、强氧化性介质等
防护等级	IP-67(防爆外壳:ExdBT4IP67可选)
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	耐酸碱，密封性能好、阻力小、动作稳定

阀体说明		技术参数
公称通径 15-500mm		电压电压 AC220V、AC380V（其它特制）
公称压力 PN10 PN16 PN25 PN40 PN64 PN100		环境温度 -30℃～+70℃
连接方式法兰连接		防护等级 IP67
阀体材质 WCB
碟板材质 WCB 201L 304		功能选项
密封材料 PTFE PTL PPL FH硬质合金哈氏合金		防爆型防爆等级：dIIBT4
工作温度	C3：-30℃～150℃	信号反馈 X1机械无源信号，X2有源信号
	C5：-30℃～220℃	手动功能手动功能电动执行器带有手动开阀、关阀功能
	C6：-30℃～250℃	开关型通电开到位，通电关到位。
	C8：-40℃～400℃	调节型调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能
	C9：-40℃～450℃	适用介质强酸、强碱、气体或液体
标准规范		备注电动参数请另参考选配的电动执行器资料
法兰标准 GB9113.1
检测与试验 GB/T13927-1992		设计标准 GB/T12237-1989

1.6Mpa
通径DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	4-φ18	20	3	300	255
80	21/2″	250	195	160	132	8-φ18	20	3	325	255
100	3″	280	215	180	156	8-φ18	22	3	350	255
125	4″	320	245	210	184	8-φ18	22	3	375	255
150	5″	360	280	240	211	8-φ22	24	3	420	255
200	8″	400	335	295	266	12-φ22	24	3	460	255
