  • 一、上海湖泉电动调节球阀价格产品说明

    上海湖泉阀门厂家电动调节球阀以AC220V, AC380V或DC24V电源电压动作力,接受(4-20mA, 0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。电子式电动执行器,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,调节电动球阀通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。它具有结构简单、重最轻、密封性能好等特点,适用于要求零泄漏率的场合。

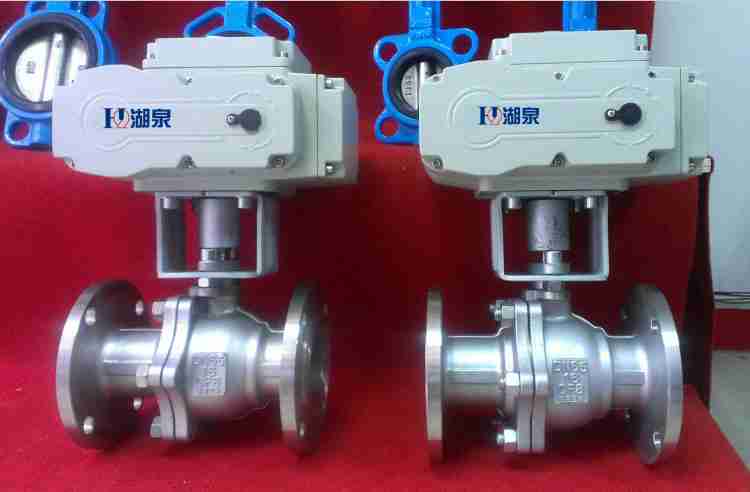

    电动调节球阀价格

    二、上海湖泉电动调节球阀产品技术参数

    公称通径 DN15~DN300(mm)
    公称压力 PN1.0、1.6、2.5、6.4MPa
    连接方式 法兰连接
    阀体形式 二段式阀体
    电源电压 AC110V、AC220V、AC380V(其他定制DC24等)
    驱动形式 电源驱动(可防爆,可带手动装置)
    温度范围 硬密封-40℃~450℃
    阀体材质 不锈钢304、316、316L
    控制方式 开关型(开关切断控制)、调节型(4-20mA模拟信号)
    适用介质 水、蒸汽、油品、环保、燃气、煤矿等(高温高压及低温、腐蚀性介质)

















    型 式:直通铸造球型阀
    公称通径:25、32、40、50、65、80、125、150、200、250、300、350、400mm
    公称压力:PN1.6、2.5、4.0、6.4MPa
    连接型式:对夹式、法兰式(法兰标准:JB/T79.1-94、79.2-94等)
    材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
    上 阀 盖:与阀体成一整体 -45~+400℃
    压盖型式:螺栓压紧式
    填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    阀内组件
    阀芯型式:带V型切口的部分球型阀芯
    流量特性:近似等百分比
    材 料:铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
    额定行程:全开90°
    执行机构
    型 式:3810R、PSQ、DCL、HQ 电子式电动执行机构
    输入信号:4-20mA或1-5V·DC
    电源电压:220V/50Hz
    环境温度:-25~+70℃
    阀作用型式
    电关式(B)、电开式(K)
  • 公称通径(DN) 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    流量系数(KV)   20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
    公称压力PN(MPa) 1.6     2.5    4.0   6.4
    工作转角 0-90o
    流量特性 二位开关型:全开或全闭式,调节型:近似等比
    泄漏量(Q) 软密封:O泄漏符合ANSI B16.104 5级   硬密封:≤10-4×阀的额定容量
    允许压差 ≤公称压力
    电动执
    行机构
    型  号 HL系列、3810R系列、PSQ系列、HQ或QB型
    电源电压 AC220V、AC38V、DC24V
    作用形式 开关型/调节型(隔爆型)
    调节型 输入信号 0~10mA、4~10mA、1-5VDC
    输出信号 0~10mA、4~10mA、1-5VDC
    基本误差 ≤±2.5%
    回   差 ≤±2.5%
    死   区 ≤2%
    可调节比 250:1
    开关型 电源电压 AC220V/AC380V/DC24V
    反馈信号 阀位开关信号:有源触点信号、无源触点信号
