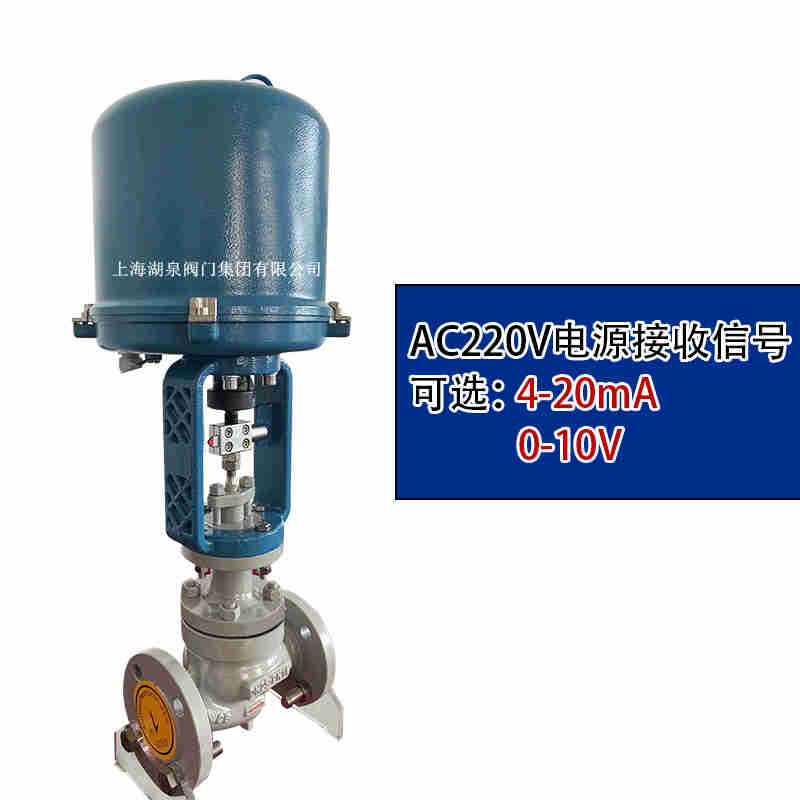

产品名称：ZDLP-64C-DN100导热油电动调节阀[ 2022-08-04 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、ZDLP-64C-DN100导热油电动调节阀产品介绍
上海湖泉阀门集团有限公司ZDLP系列电动调节阀，由直行程电动执行器和精小型套筒阀组成。该产品与伺服放大器组合接受统一的4-20mA或0-10mA·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该产品允许压差大，稳定性好，工作时不易产生振动等优点，适用性也很强，该电动调节阀产品广泛地应用于电力、冶金、石油、化工、轻工等行业的自动控制系统。

二、ZDLP-64C-DN100导热油电动调节阀特点
1、伺服放大器采用深度动态负反馈，它可以提高自动调节精度。
2、电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
3、可直接由电流信号控制阀门开度，无需伺服放大器。
4、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
5、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30。
6、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
7、设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
8、它采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。

三、ZDLP-64C-DN100导热油电动调节阀主要性能
泄漏量：金属阀座：小于阀额定容量的0.01％，符合ANSI B16.104-1976IV级；软阀座：小于阀额定容量的0.0000001，符合ANSI B16.104-1976VI级；回差：配DKZ执行机构为1.5％；配361L执行机构为2％；配SKZ执行机构为1％；配PSL执行机构为1％基本误差：配DKZ执行机构为±2.5％；配361L执行机构为±2％；配SKZ执行机构为±1.5％；配PSL执行机构为±1％,本页面数据说明仅供参考，如需详细了解请来电咨询！

一、订货须知：尊敬的用户您好：如果在您确定要使用本公司产品之前，请一定要与我们的销售人员核对好以下几点的产品参数。1、产品名称与型号，2、阀门的口径，3、阀门使用的管道压力，4、阀门的主体材质，5、工况的使用温度，是否带附件以便我们为您正确选型。
二、若已经由设计单位选定型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上海湖泉的技术人员免费为您审核把关。

四、ZDLP-64C-DN100导热油电动调节阀主要外形及连接尺寸

产品特点	阀体参数
结构优越：等截面低流阻流道，额定流量系数大	公称压力 PN10、PN16、PN40、PN64
调节性好：可调范围大，流量特性可选等百分比或线性	连接方式法兰式、（特制：焊接式）
密封性好：可选择软密封、波纹管密封，提高密封性能	阀体材质 WCB、SS304、SS316、SS316L
应用普遍：多种阀座结构、散热片，适应不同压差温度	阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊
技术参数	密封材料 PTFE、硬密封、特殊高温材料
作用方式电开式、电关式	波纹管 SS、SS304、SS316
阀座结构 P单座	填料聚四氟乙烯、柔性石墨
流量特性等百分比、线性	推杆衬套2Cr13
可调范围 50：1	垫片橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ	法兰标准 GB9113-88、JB/T79-94、GB2555-81
基本误差 ±2.5%	特制法兰 ANSI、JIS、DIN
环境温度 -30℃～+70℃（防爆型：-20℃～+60℃）	流体温度	C3组-20℃～200℃
输入信号 4~20mA DC、0~10V DC		C4组-40℃～250℃
输出信号 4~20mA DC、0~10V DC		C5组-40℃～450℃
电源电压 AC220V50HZ；380V.AC 50Hz 24AC/DC		C7组-60℃～450℃

公称通径DN	L（mm）			A	H（mm）		H1（mm）
公称通径DN	PN16	PN40	PN64	A	普通型	热片型	H1（mm）
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265

公称通径 DN（mm）	L	H1	H	D	质量Kg
PN（MPa）	常温	中温	PN1.6MPa	PN4.0,6.4MPa
1.6	4.0	6.4	常温	中温
G3/4"		75	75	30	467	504	225		12	14
20		180	190	50	587	697	225		25	28
25	185	190	200	115	556	698	225	24	28	31
32	200	210	210	120	562	713	225	26	29	32
40	220	230	235	130	609	760	255	36	45	49
50	250	255	265	145	627	775	255	39	49	53
65	275	285	295	180	791	954	255	57	76	84
80	300	310	320	195	796	959	255	72	95	105
100	350	355	370	200	800	963	310	85	109	120
125	410	425	440	245	1042	1254	310	150	175	190
150	450	460	475	255	1052	1264	310	187	231	251
200	550	560	570	295	1087	1299	310	242	365	395
