产品名称：对夹电动蝶阀(带电动装置 )D971X—16DN350[ 2021-01-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品品牌	HQ湖泉阀门
产品型号	D971X
产品口径	DN100-DN1000
驱动方式	电动
主体材质	铸铁、铸钢、不锈钢
连接形式	对夹连接
适用介质	水、油品、蒸汽、酸性介质等
执行标准	GB/T 12234，GB/T 12221，GB/T 9131等

一、对夹电动蝶阀(带电动装置 )D971X—16DN350产品描述

上海湖泉阀门对夹电动蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。对夹电动蝶阀(带电动装置 )D971X—16DN35本身没有法兰，阀体厚度相对来说比较薄，是直接用一组螺栓穿过螺栓孔，将蝶阀夹在管道两端法兰之间，然后用螺栓连接起来，所以特别适用于现场空间有限、管道距离比较短的工况场合当中。由于对夹式电动蝶阀在温度较高的情况下，螺栓会发生膨胀有可能会导致泄露，所以一般不建议使用在高温工况里。

二、对夹电动蝶阀(带电动装置 )D971X—16DN350产品结构特征

连接方式：对夹式；
电压范围：AC220V/110V/380V/24V 、DC24V/220V;
控制类型：开关型、触点型、型号输出型、智能调节型；
介质类型：温度、压力；
特征：简单、体积小、重量轻、操作方便；
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢；
阀板材质：304、316、316L、尼龙板、铝青铜；
压力等级：1.0MPa 、1.6MPa；
温度范围：-30～130℃；
公称通径：50-500 mm ；
密封阀座：NBR、EPDM、PTFE。

三、对夹电动蝶阀(带电动装置 )D971X—16DN350产品主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

四、对夹电动蝶阀(带电动装置 )D971X—16DN350产品执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

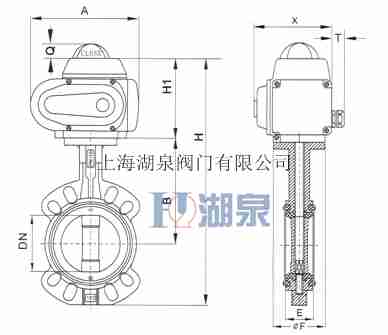

五、对夹电动蝶阀(带电动装置 )D971X—16DN350产品主要规格尺寸

单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
