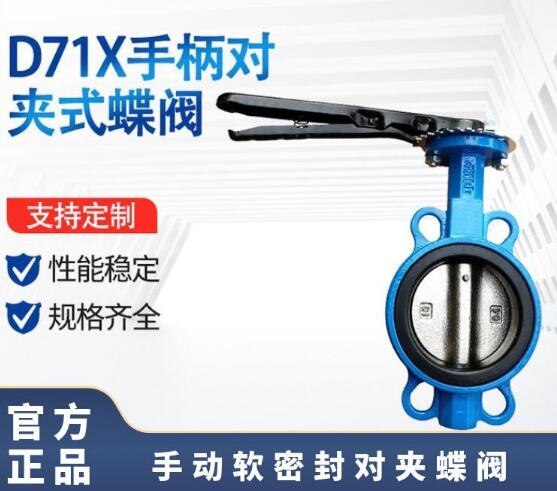

产品名称:手动蝶阀D71X-16Q DN125 GB/T32808[ 2024-08-15 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、手动蝶阀D71X-16Q  DN125  GB/T32808产品概述

    D71X对夹式橡胶软密封蝶阀是阀门研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

    二、产品特点手动蝶阀D71X-16Q  DN125  GB/T32808

    1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠 。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    5、蝶板采用框架结构,强度高,过流面积大,流阻小。
    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    7、本阀结构独特,操作灵活,省力,方便。

    三、手动蝶阀D71X-16Q  DN125  GB/T32808主要技术参数

    D71X对夹式橡胶软密封蝶阀PN6~PN16主要技术参数
    公称通经DN(mm) 50~2000 50~1600
    公称压力PN(Mpa) 0.6 1.0 1.6
    密封试验(Mpa) 0.66 1.1 1.76
    强度试验(Mpa) 0.9 1.5 2.4
    适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动

    四、手动蝶阀D71X-16Q  DN125  GB/T32808主要零部件材料

    零件名称 材料
    阀体 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    阀轴 2Cr13
    密封圈 丁腈耐油橡胶
    填料 柔性石墨



  • 手动蝶阀D71X-16Q
