一、j961y p54 100v/140v/170v电动焊接截止阀产品描述

上海湖泉阀门有限公司生产的电动焊接截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。它适用的压力、温度范围很大，但一般用于中、小口径的管道。型号:J961Y ;材质:碳钢 ;连接形式:焊接 ;公称通径:50 mm;适用介质:水;蒸汽 ;截止阀压力环境:高压 ;工作温度:高温 ;流动方向:双向 ;驱动方式:电子 ;零部件及配件:配件 ;形态:柱塞式 ;类型:直通式 ;标准:国标 ;外形:中型。

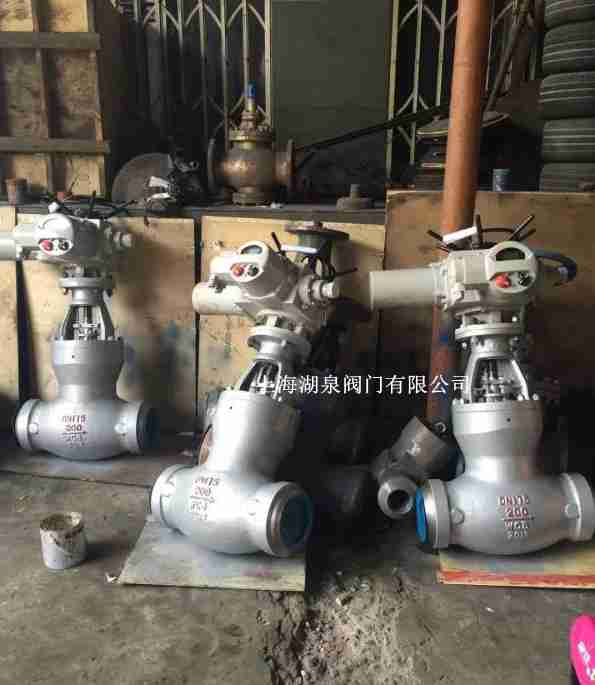

电动焊接截止阀

二、j961y p54 100v/140v/170v电动焊接截止阀压力试验

型号	公称压力	强度试验 (MPa)	密封试验 (MPa)	适用温度℃	适用介质
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2	≤550
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4	≤540
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

三、j961y p54 100v/140v/170v电动焊接截止阀主要零件材料及性能

阀体	阀盖	支架	阀杆	密封环	填料	阀杆螺母
WCB 25	WCB 25	WCB 25	2Cr13	增强柔性石墨	增强柔性石墨	ZCu1A110Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6 25	38CrMoV 20Cr2MoV
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9 25	38CrMoV 20Cr2MoV

四、j961y p54 100v/140v/170v电动焊接截止阀主要外形连接尺寸

型号	DN	d	L	H	D0
J61Y-250	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	230
	32	26	180	308	230
	40	36	250	493	320
	50	42	250	493	320
	65	56	340	775	460
	80	64	390	848	510
	100	84	480	910	560
J61Y-P54100V	10	12	110	170	160
	20	23	150	270	200
	25	27	180	270	200
	32	32	180	365	240
	40	36	250	493	320
	50	45	350	580	320
	65	57.6	430	602	360
	80	74	470	660	500
	100	84	480	910	560
J61Y-320 J61Y-P54140V	10	10	1lO	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	470	895	560
	80	80	570	1085	700
	100	96	660	1045	700
J61Y-P67170V	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	762	1155	610
	80	74	864	1315	900
	100	88	965	1475	900
