一、q911f dn20一片式电动球阀产品介绍

上海湖泉阀门集团有限公司q911f dn20一片式电动球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，为你介绍一片式球阀相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能，一片式球阀,一体式高温球阀,二片式球阀,采用不锈钢,采用技术,让您更耐用,品质更稳定,安全可靠,道锤炼,价格更低,产品质量更严格,其质量更优良,产品质量更优良, 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、q911f dn20一片式电动球阀产品特点

一片式球阀二片式球阀三片式球阀区别：一片式球阀，二片式球阀，三片式球阀根本的区别在阀体结构上。
一片式球阀是缩径的，由一个塞头将球体固定，流量比较小；
二片式球阀是全通径的，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否漏气。密封性比较好；
三片式球阀跟二片式球阀类似，也是全通径的，但球体中间多了一个阀体，再由两边带颈法兰夹住，承受压力较好，安装方便，易拆卸维修和清洗.

三、q911f dn20一片式电动球阀产品主要零部件材料

NO	零件名称	PART NAME	材料（MATERIAL）
1	阀体	Body	CF8M CF8 WCB
2	阀盖	Cap	CF8M CF8 WCB
3	阀座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封垫	Seal Gasket	PTFE
6	阀杆密封	Stem Seal	PTFE
7	阀杆	Stem	SS316
8	阀杆填料	Stem Packing	PTFE
9	填料压盖	Packing gland	SS304
10	弹性垫圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

四、q911f dn20一片式电动球阀产品主要技术参数

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4.0	6.4
试验压力	强度试验压力	3.8	6.0	9.6
	高密封试验压力	3.0	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	< 150℃（PTFE） < 300℃（PLL）

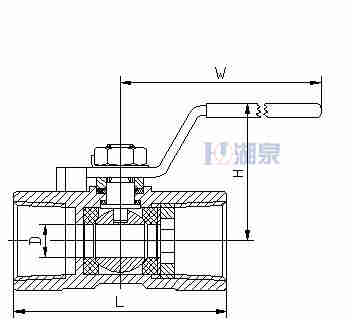

五、q911f dn20一片式电动球阀产品规格尺寸

公称通径	管螺纹	尺寸（mm）						重量WT（g）
公称通径	管螺纹	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200
