产品名称：Z943WF无导流孔电动平板闸阀[ 2021-05-20 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、Z943WF无导流孔电动平板闸阀产品介绍

    上海湖泉阀门有限公司Z943WF无导流孔电动平板闸阀采用单闸板带导流孔和不带导流孔两种结构型式，带导流孔结构流道通畅，适用于油气输送，通球等。如果按结构来分，我们通常看到的是两种，一种是扁平型的，另一种是圆型的。带导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。广泛应用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

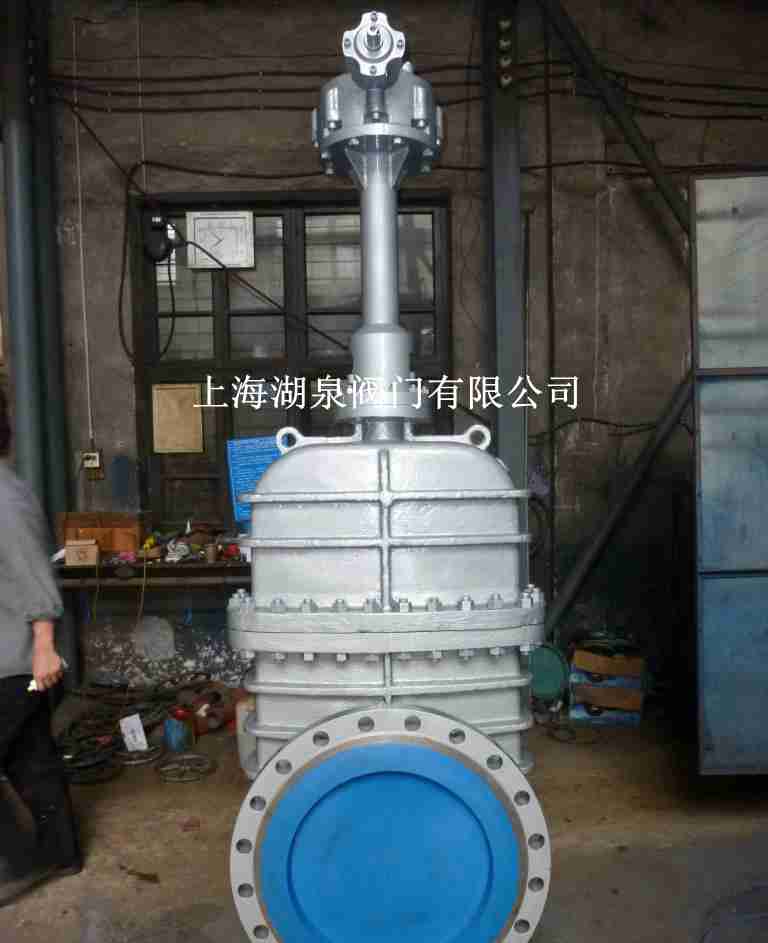

    Z943WF无导流孔电动平板闸阀

    二、Z943WF无导流孔电动平板闸阀产品原理

    上海湖泉Z943WF无导流孔电动平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
    1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封，并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
    2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
    3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封，真正达到零泄漏；解决了通用阀门填料处容易外漏的弊病。
    4、Z943WF无导流孔电动平板闸关闭时能自动卸掉内腔高压，保证使用安全。
    5、全封闭结构，防护性能好，可适应全天候要求。

    三、Z943WF无导流孔电动平板闸阀产品零部件材料

    零件名称 零部件材料
    JB/T7298 API 6D
    阀门/阀盖 WCB WCB A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP
    阀杆 2Cr13 2Cr13 A182-F6a A182-F316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨 聚四氟乙烯
    垫片 18-8/柔性石墨
    螺栓 35 35CrMo A193-B7M A193-B8
    适用温度 -29～250℃ -29～550℃ -46～250℃ -40～200℃
    适用介质 水、油品 蒸汽、油品 丙烷、乙烯 硝酸类

  • 四、Z943WF无导流孔电动平板闸阀产品零部件材

    1.6MPa DN L D D1 D2 D0 f b H H1 n-Φd
    凸面法兰(RF)
    (K)Z43WF6C
    (K)Z543WF6C
    (K)Z643WF6C
    (K)Z943WF6C    		 50 178 160 125 100 250 3 18 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 20 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
