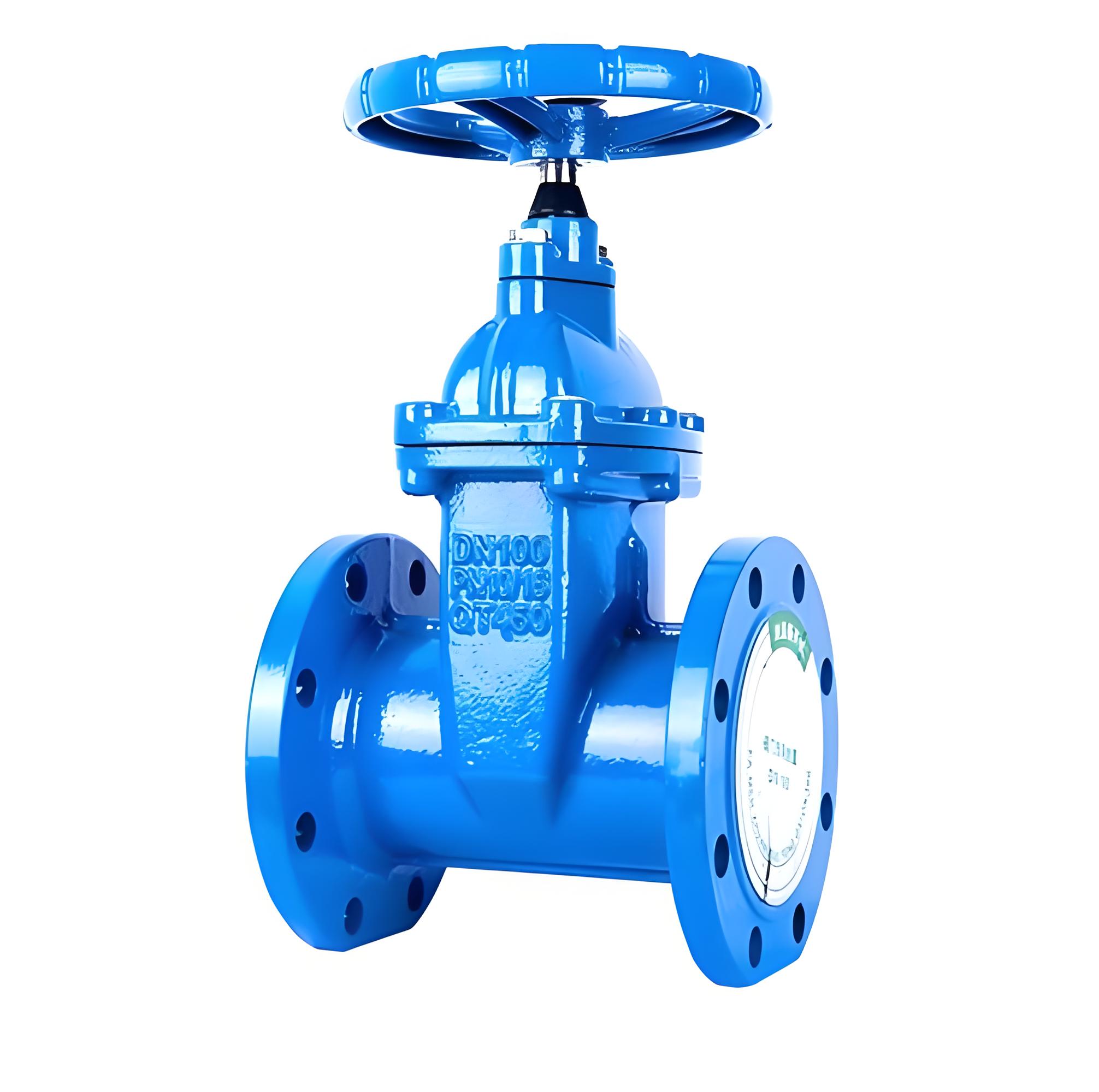

产品名称:手动软密封闸阀(Z45X-10Q) DN150[ 2024-09-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、手动软密封闸阀(Z45X-10Q) DN150产品介绍

    ‌手动软密封闸阀是一种常用的阀门类型,具有良好的密封性能、操作简便和耐腐蚀性强的特点。‌软密封闸阀主要由阀体和首轮、闸板等组成,软密封闸阀主要应用在建筑领域、消防、自来水公司等领域或场景下。软密封闸阀在建筑领域下使用可以防止水流回流,在消防场景下使用可以防止如遇突发情况阀门无法正常工作,在自来水公司场景下可以防止水流无法正常排放。具有一定的耐腐蚀、重量轻、整体包胶等特点,广泛应用于工业、水利建筑、自来水公司、污水厂等方面,以提高密封面以及阀门与阀板间压力的自动平衡,保障阀门可以理想达到理想的止水效果

    二、手动软密封闸阀(Z45X-10Q) DN150产品优点

    1‌、良好的密封性能‌:阀门的阀瓣与阀座紧密贴合,能够有效防止介质泄漏,确保管道系统的安全运行。 ‌
    2、操作简便‌:阀门采用手动操作方式,只需通过旋转阀杆即可实现阀门的开闭,操作简单方便,无需依赖外部动力。
    3‌、耐腐蚀性强‌:阀体和阀盖采用耐腐蚀材料制成,能够耐受一些腐蚀性介质的侵蚀,延长阀门的使用寿命。
    4、结构简单‌:手动软密封闸阀的结构相对简单,由较少的部件组成,安装和维修方便,降低了使用成本。
    此外,手动软密封闸阀还具有多种材质选项,如灰铸铁、球墨铸铁等,适用于不同的工作压力和温度范围,广泛用于工业领域的流体控制中‌。


    三、手动软密封闸阀(Z45X-10Q) DN150产品性能参数

    压力等级

    1.0mpa、1.6mpa、2.5mpa

    阀体耐压

    1.5mpa、2.4mpa、3.75mpa

    密封试验

    1.1mpa、1.76mpa、2.75mpa

    工作温度

    0~80℃

    适用介质

    水、油、蒸气等

    四、手动软密封闸阀(Z45X-10Q) DN150产品零件材料

    序号

    名称

    材料

    序号

    名称

    材料

    1

    阀体

    球墨铸铁

    8

    止推垫

    锡青铜

    2

    闸板

    球墨铸铁外覆epdm

    9

    轴套

    锡青铜

    3

    螺栓

    镀锌

    10

    螺栓

    镀锌

    4

    密封圈

    nbr

    11

    轴盖

    球墨铸铁

    5

    阀盖

    球墨铸铁

    12

    防尘罩

    nbr

    6

    阀杆

    不锈钢

    13

    手轮

    铸铁

    7

    “o”形密封圈

    nbr

    14

    紧固螺母

    镀锌


  • 公称通径(dn)

    结构长度

     h

     螺栓



     10kg

     16kg

    参考重量kg

    螺孔中心圆直径d

    螺栓孔径

    数量

    螺纹规格

    螺孔中心圆直径d

    螺栓孔径

    数量

    螺纹规格

     40

     165

     170

     110

     19

     4

     m16

     110

     19

     4

     m16

     7

     50

     178

     185

     125

     19

     4

     m16

     125

     19

     4

     m16

     9

     65

     190

     205

     145

     19

     4

     m16

     145

     19

     4

     m16

     12

     80

     203

     310

     160

     19

     8

     m16

     160

     19

     8

     m16

     20

     100

     229

     340

     180

     19

     8

     m16

     180

     19

     8

     m16

     27

     150

     267

     430

     240

     23

     8

     m20

     240

     23

     8

     m20

     50

     200

     292

     520

     295

     23

     8

     m20

     295

     23

     12

     m20

     80

     250

     330

     545

     350

     23

     12

     m20

     355

     28

     12

     m24

     120

     300

     356

     660

     400

     23

     12

     m20

     410

     28

     12

     m24

     160

     400

     406

     915

     515

     28

     16

     m24

     525

     31

     16

     m27

     280

     500

     457

     1110

     620

     28

     20

     m24

     650

     34

     20

     m30

     450
