上海湖泉阀门dn200电动蝶阀报价便宜吗

[ 2021-09-29 ]

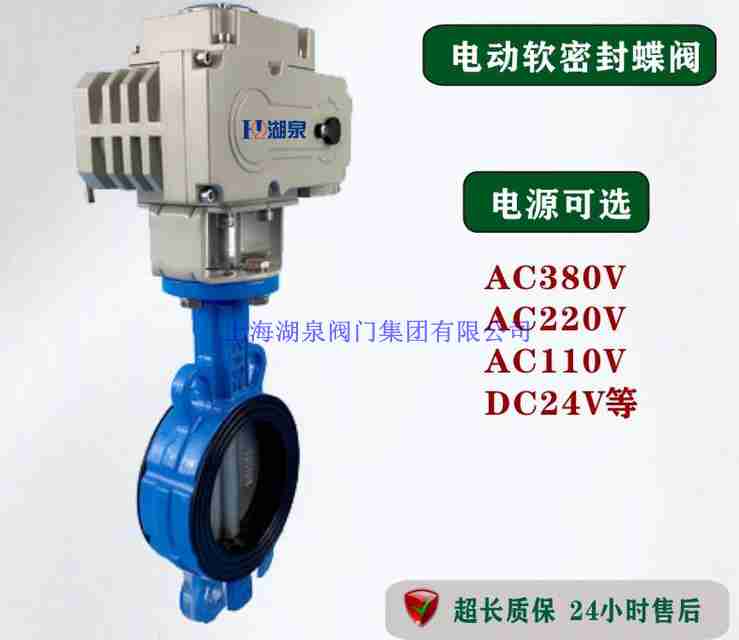

上海湖泉阀门集团有限公司dn200电动蝶阀是一种结构简单的电动阀门,可用于低压管道介质的工况。我公司生产的蝶阀是由关闭件阀瓣或蝶板为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。它的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。它可以通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有限位信号(全开,全闭。公共线)。限位开关盒是自动控制系统中检测阀门状态一种现场仪表,用以将阀门的开启或关闭位置以开关量的信号输出,远程控器接收或计算机寻访采样,确认后执行下一步程序。该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。不需外加能源,通过调节设定点控制温度。当温度升高,阀门根据温度变化成比例的关闭。
 dn200电动蝶阀报价
dn200电动蝶阀工作电源:AC220V AC380V等。 输入信号:4~20mA 0~10v等弱电信号。 由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。   接收工业自动化控制系统的4~20mA信号来精准控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。   硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。 阀门的连接形式有无法兰对夹式,法兰连接和对焊连接.,它广泛应用于  食品,饮料,医药,石化,电厂,钢厂,工业环保水处理等高温或不洁净的介质工艺领域.

dn200电动蝶阀 矿用隔爆电动蝶阀主要技术参数及要求
设备安装地点:具有混合气体或煤尘危险的电动阀门站。
适用介质:含有瓦斯、煤尘、水、油等混合物。
环境温度:-20~+60℃。
主要部件材料:阀体、蝶板:铸钢;阀杆:不锈钢(2Cr13)。
适用环境:含有瓦斯、煤尘等性混合物,但无破坏性绝缘性气体环境,相对湿度:≤95%
额定工作电压:380V  660V
控制电压:交流:6V、9V、12V、24V、36V
直流:6V、9V、12V、24V、36V
额定电源频率:50Hz
额定控制电流:≤15A
电机:生产电动装置厂家有煤安防爆电机。
信号输入阻抗:≤150Ω 信号输出阻抗:≤700Ω 信号电流≤36mA(输出)
阀门完全开启完全关闭时间:≤1 分钟
防爆标志:Ex dI Mb
防护等级:不低于 IP55

MPa 公称压力  强度试验 MPa 密封试验 MPa   试用温度  适用介质
1.0 1.5 1.1 ≤600℃  水、蒸汽、煤气、 油类、热空气、 腐蚀性等介质
1.6 2.4 1.76
2.5 3.8 2.75
4.0 6.0 4.4

dn200电动蝶阀主要结构材质
阀体、阀板 阀杆 密封面 填料
铸钢、不锈钢 不锈钢 不锈钢 柔性石墨

 dn200电动蝶阀型号参数尺寸
产品型号 DN L D1 D z-φd H H0 A B
D41X 50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
350 78 460 505 16-22 248 883 600 350
400 102 515 565 16-26 289 972 600 350
450 114 565 615 20-26 320 1043 750 380
500 127 620 670 20-26 343 1098 750 380
600 154 725 780 20-30 413 1236 750 380
700 165 840 895 24-30 478 1431 750 380
800 190 950 1015 24-33 525 1488 750
