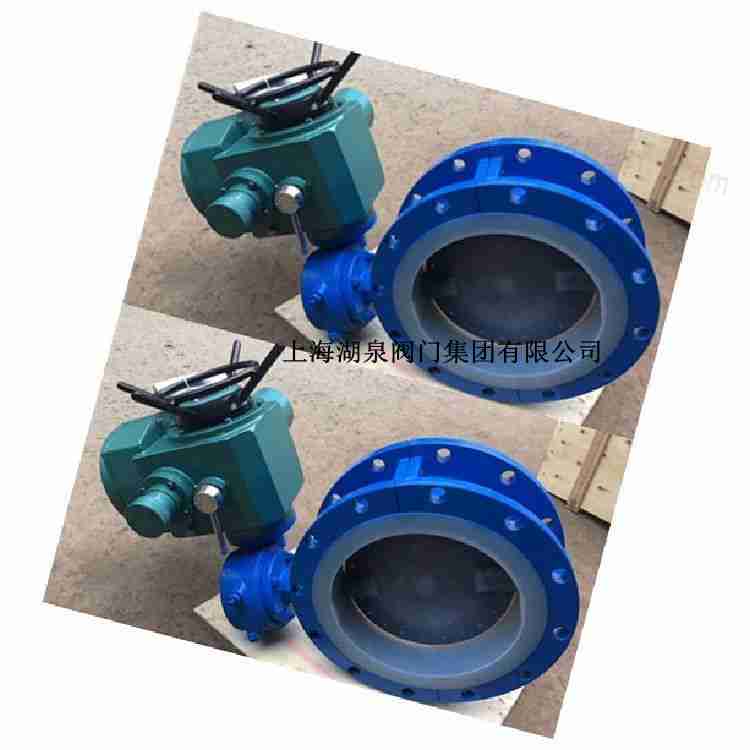

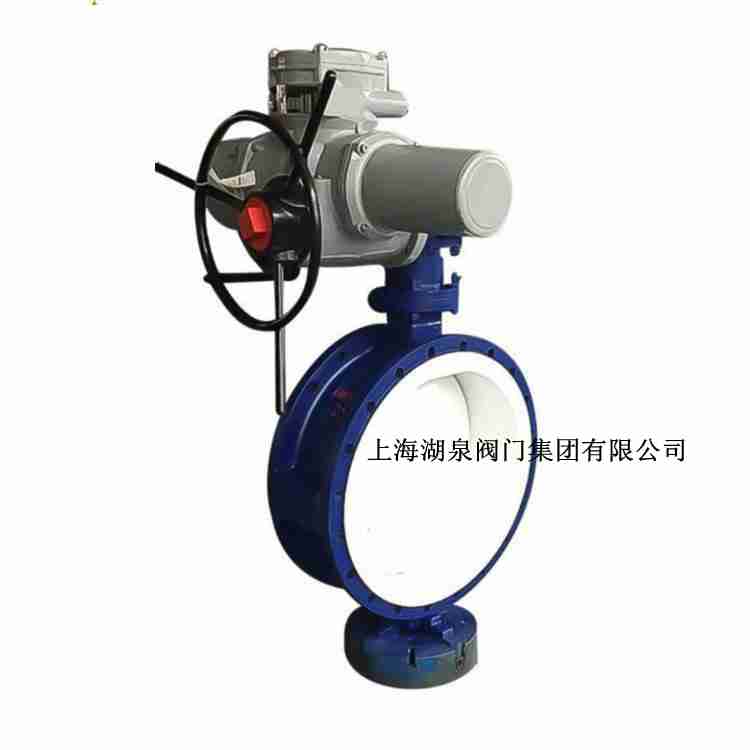

上海湖泉阀门集团有限公司全衬四氟电动法兰蝶阀D941F46/F4-16C DN200由四氟密封蝶阀和碳钢或不锈钢阀板、阀杆构成。湖泉阀门电动衬氟蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。湖泉阀门厂家D941F46电动蝶阀系列产品：法兰蝶阀、衬氟蝶阀、软密封蝶阀、软密封法兰蝶阀、衬氟法兰蝶阀、软密封衬氟蝶阀、衬四氟蝶阀、衬四氟软密封蝶阀、衬四氟法兰蝶阀、铸钢蝶阀、电动蝶阀、软密封蝶阀、硬密封蝶阀、电动法兰蝶阀、电动软密封蝶阀、电动衬四氟蝶阀、软密封电动法兰蝶阀、软密封衬氟电动蝶阀、精小型电动蝶阀、大口径电动法兰蝶阀全衬四氟电动法兰蝶阀D941F46/F4-16C DN200有开关型和调节型二种，衬氟蝶阀与电子式电动执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，电动衬氟蝶阀具有功能强、体积小、轻便宜人，配套简单、流通能力大。全衬四氟电动法兰蝶阀D941F46/F4-16C DN200是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。衬四氟电动蝶阀是化工、石油 食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。  全衬四氟电动法兰蝶阀D941F46/F4-16C DN200特点：
全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸 王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。1、小型轻便，容易拆装及维修，并可在任意位置安装。2、结构简单、紧凑，90°回转开启迅速。3、操作扭矩小，省力轻巧。4、流量特性趋於直线，调节性能好。5、密封材料耐老化 可适用多种介质。

品牌名称	上海湖泉阀门
产品型号	D941F46、D941F4、D941PO
公称通径	DN40～DN500
压力范围	PN10-PN16
阀体材质	铸铁，铸钢，不锈钢


全衬四氟电动法兰蝶阀D941F46/F4-16C DN200型号 产品概述:聚四氟乙烯衬里蝶阀,采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;...全衬四氟电动法兰蝶阀D941F46/F4-16C DN200产品的详细参数、实时报价、行情走势、优质商品批发/供应信息,您还可以免费查询、发布询价信息等。根据不同工况条件选择不同的衬里阀体...全衬四氟电动法兰蝶阀D941F46/F4-16C DN200阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;只有全塑阀座与衬塑蝶板与介质接触,从而达到产品结构紧凑、外形美观,工... 本公司专业生产全衬四氟电动法兰蝶阀D941F46/F4-16C DN200,本页主要概述了衬四氟电动蝶阀的产品外观及产品概述,描述了耐腐蚀电动蝶阀的产品技术参数及性能指标,欢迎来电咨询电动衬氟蝶阀的详细信息。公称压力:PN10-PN16 适用温度:≤150℃ 适用介质:硫酸、硝酸等腐蚀性介质 产品概述:法兰电动衬氟蝶阀有开关型和调节型二种,衬氟蝶阀与电动执行机构配套,输入控制信号(4～20mAD...产品名称:电动法兰衬氟蝶阀 型号:D941F46-16C 本阀为我公司生产的电动衬氟蝶阀该阀门是衬里防腐阀门的 基础上安装电动执行器以达到控制启闭的目的。

全衬四氟电动法兰蝶阀D941F46/F4-16C DN200技术参数及执行标准
衬里蝶阀
连接形式  对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式  手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力  PN1.0Mpa、PN1.6Mpa
阀门材料  灰铸铁、碳钢、不锈钢
衬里材料  PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质  详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度  (℃) -15~150℃
设计制造  GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度  GB/T 12221-89
连接法兰  JB/T 82.1-94、GB/T9113.1-2000
压力试验  GB/T 13927-1992

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
		PN1.6（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

 湖泉阀门全衬四氟电动法兰蝶阀D941F46/F4-16C DN200也可以根据客户要求进行来单订做。客户至上、满足客户的要求就是我们永远的目标。 上海湖泉阀门集团有限公司已建立了完善的质保体系和完整的售后服务机构。用现代化企业管理模式来指导我们日常行为工作。为用户提供全程、 服务的公司宗旨，使您在拥有一个好产品的同时更拥有放心的服务。从选型到售后，我们可为您提供解决方案。 我们一直在努力并且希望为您提供：详细的售前技术指导和选型、按质按量按时的售中合同执行服务、专业快捷及时的售后服务。
