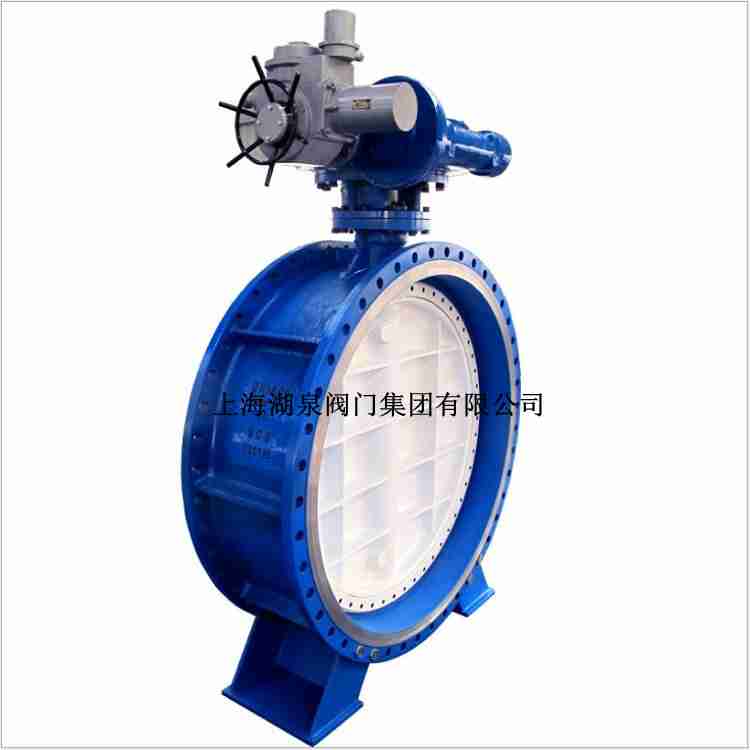

上海湖泉阀门集团有限公司d943h-10C/16C大口径电动三偏心硬密封蝶阀生产厂家采用的弹性密封圈和三偏心多层次金属硬密封结构，广泛应用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的性，使用寿命长，本阀具有双向密封功能，产品符合GB/T13927-92阀门压力试验标准。                                                                        湖泉阀门厂家d943h-10C/16C大口径三偏心硬密封电动蝶阀它具有很多优点：本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。可以多工位（旋转90°或180°）安装，便于用户使用。用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 公称压力或压力级：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公称通径或口径：DN40～2000 连接方式：法兰连接、对夹连接、对焊连接及凸耳对夹连接适用温度：-196℃～700℃ 驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动阀体材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。 d943h-10C/16C大口径电动三偏心硬密封蝶阀产品技术参数

产品名称	电动法兰式硬密封蝶阀
产品型号	D943H、D943Y、D943W
公称通径	DN40～DN1400
压力范围	1.0MPa-4.0MPa
阀体材质	铸钢、不锈钢304/316/316L



公称通径DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
