蝶阀D371X-16C DN200字母含义及详细介绍

[ 2024-09-11 ]

更多产品点击：蝶阀

阀D371X-16C DN200字母含义及详细介绍‌，D371X-16C‌型号中的字母和数字各自代表的含义如下：

‌D‌ 代表阀门类型，具体为蝶阀。
‌3代表驱动装置，具体为蜗轮传动。
7代表连接方式《对夹》
1代表结构形式《中线》
‌X‌ 代表阀座材质《橡胶》
‌16代表公称压力《1.6MPA》
C代表阀体材料《碳素钢》
-代表分隔键
‌DN200‌ 表示阀门的公称直径为200毫米。

综上所述，‌D371X-16C DN200‌ 铸钢蜗轮对夹式蝶阀的具体含义是：这是一种直径为200毫米的蝶阀，采用蜗轮传动方式，材质为铸钢。此外，该阀门可能还具有特定的压力等级或材料标准，但具体细节需要进一步的信息来确认‌。

‌D371X-16C DN200 铸钢蜗轮对夹式蝶阀‌是一种常用的工业阀门，具有广泛的应用领域。软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。这种阀门的设计特点包括：

综上所述，D371X-16C DN200铸钢蜗轮对夹式蝶阀以其简单的结构、快速的开关操作、良好的密封性能以及广泛的应用领域，成为工业管道系统中不可或缺的组成部分。

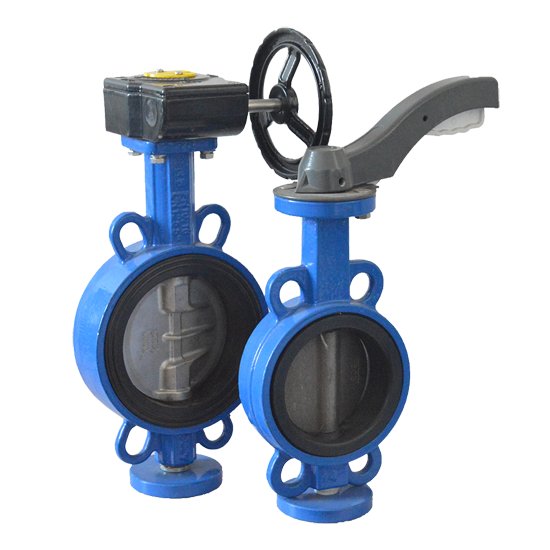

对夹蝶阀

‌1、结构特点‌：D371X-16C DN200蝶阀采用蜗轮传动，蝶板安装于管道直径方向，通过旋转0°-90°来实现流量的调节。在90°位置时，阀门达到最大开度，实现快速启闭操作。这种设计使得蝶阀具有结构简单、体积小、重量轻的优点，同时只需旋转90°即可完成开关操作，操作简单且具有良好的流体控制特性‌。 ‌
2、材质与密封‌：阀体采用铸钢材质，阀座材质为橡胶，密封形式为三元乙丙橡胶（EPDM），这种材质具有良好的密封性能和耐久性。此外，该阀门还提供了弹性软密封和金属密封两种密封型式，根据不同的使用环境和需求选择合适的密封方式‌。 ‌

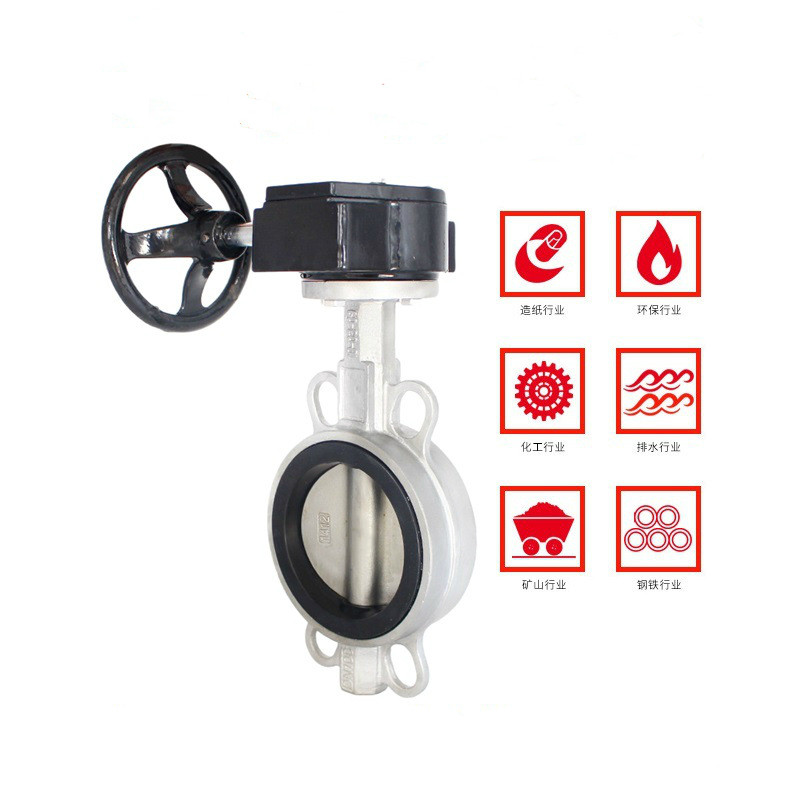

3、应用领域‌：D371X-16C DN200蝶阀适用于多种工业领域，包括但不限于石油、煤气、化工、水处理等。其结构原理尤其适合制作大口径阀门，因此在热电站的冷却水系统以及其他需要大流量调节的场合中得到广泛应用‌。
‌4、连接方式‌：采用对夹式连接方式，通过双头螺栓将阀门连接在两管道法兰之间，这种连接方式使得安装和拆卸更加方便快捷‌。

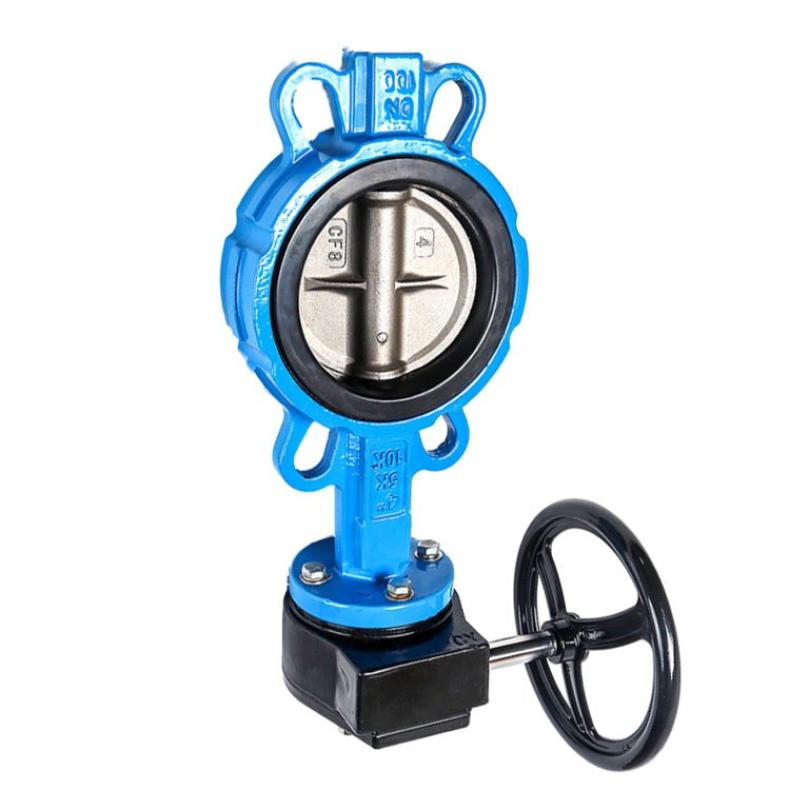

对夹蝶阀厂家

主要技术参数

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.6	1.O	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
试验压力 Ps(MPa)	密封试验	O.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

主要零件的材料

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

主要密封材料

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
