电动调节阀使用安装说明书

[ 2016-09-08 ]

1、上海湖泉电动节阀技术参数:

·口径范围:二通蒸汽/高温蒸汽DN25...DN150, 三通蒸汽/高温蒸汽 DN25...DN150

·泄漏率:二/三通DN25~N150 < KvS值的0.02%

·介质:蒸汽/饱和蒸汽

·介质温度:2...+180℃蒸汽/2...+220℃高温蒸汽

·与管道连接螺纹:ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性:等线性或等百分比 (用户在智能型驱动器上选择)

·阀体承压:1.6MPa、2.5MPa、4.0MPa

·阀体材料:铸钢

·阀芯材料:不锈钢

·阀杆材料:不锈钢

·密封结构:V型密封圈+不锈钢弹簧自补偿

·V型密封圈:聚四氟乙烯

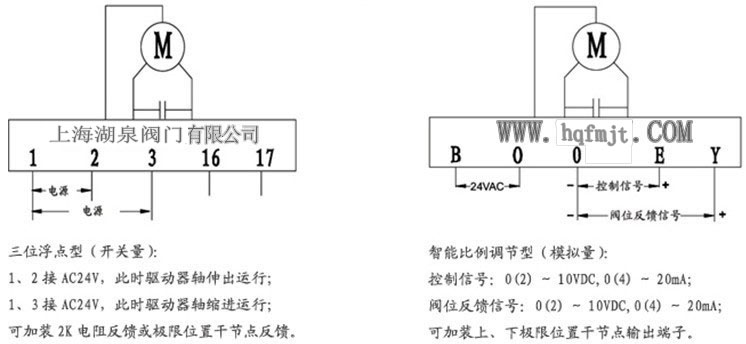

2、上海湖泉电动调节阀线示意图:
电动调节阀示意图

 3、上海湖泉电动调节阀技术参数:

·标称输出力:2500N/4000N

·实际输出力:2500N~3000N/ 4000N~5000N

·功率消耗:10VA (三位浮点型)/ 12VA (比例调节型)

·输入信号:0(2)~10VDC, 0(4)~20mA(仅比例调节型)

·反馈信号:0(2)~10VDC, 0(4)~20mA(仅比例调节型)

·运行方式:直行程驱动器, 最大行程 42 mm

·支架材料:压铸铝(经表面防锈处理)

·上盖材料:压铸铝(经表面防锈处理)

·电机:交流限力式永磁同步电机

·全行程时间:125秒/40mm(50Hz)(具体时间依据阀体行程)

·手动装置:供选择(如需手动功能请将型号中N替换为M)

·机壳防护等级:IP54

·产品净重:5Kg

·包装尺寸:20cm长×18cm宽×34cm高
