电动调节阀工作原理及接线图
[ 2020-03-24 ]
电动调节阀工作原理
电动调节阀是按照控制信号助方向和大小，通过改变阀芯行程来改变闷的阻力系数，达到调节流量的目的。 了解电动调节阀的工作原理，要从伯努利方程式开始。一、伯努利方程式
在流体力学中，流体的压力常常用高度来表示，人们把它叫做压头。流体的压头有三种； 流体所在位置距标准面的高度叫做几何压头，用流体距标准面的高度h来表示。
流体因有压力而具有的压头叫做静压头，液拄的压力，用公式表示就是：
静压头＝p/pg
式中 p——流体的压力；
ρ——流体的密度，
g——重力加速度。
流体在流动肘团流速而造成的压头叫做速度压头，公式表示就是：
速度压头＝ω2/2g
式中 ω——流体朗流速。
几何压头、静压头和速度压头的总和叫做流体的总压头，用公式表示就是：
如果流过管道的流体是理想流体，就是说流体流过管道利阀门时汉有能量损失，根据能量守恒定律，流体的总压头始终是相等的，用公式表示就是：
这个公式就叫做伯努利方程式，用文字表示就是；当理想流体作稳定流动时，管道上任一断面助总压头不变，如图1-1所示。
对于实际流体，由于内摩接力(总是与运动方向相反)的存在，流体在流过管道和阀门时，总有机械能转化为热能(由摩擦引起的)，使机械能量不守恒，因而实际流体的伯努利方程式为
式中 hr——由于摩擦引起的单位重量液体的能量损失，常 称为压头损失。
与因1-1相对应，实际沉体的总压头示意如图1-2所示。
对于图1-2所示的水平管道，如果各处的断面是相同的，即h1＝h2 ，w1=w2，则
就有
式∑——管道各处阻力系数之总和，通常5由实验确
定；
F——管道的截面积。
(1—6)式为实际流体的流量方程式。

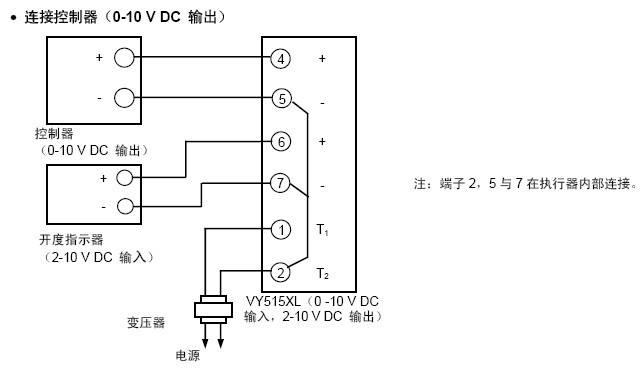

电动调节阀接线图
