电动闸阀Z945X一16 DN200产品详细技术说明书

[ 2022-07-27 ]

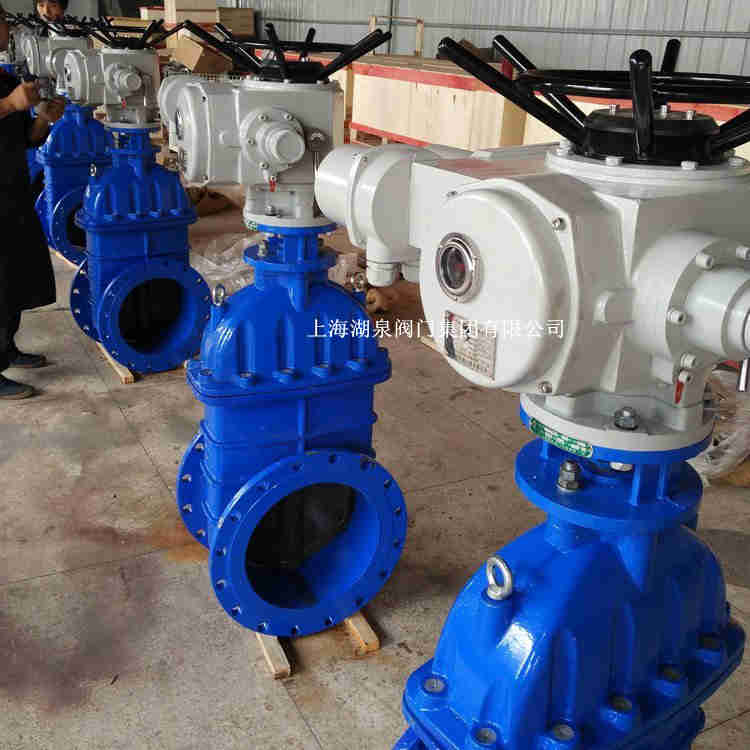

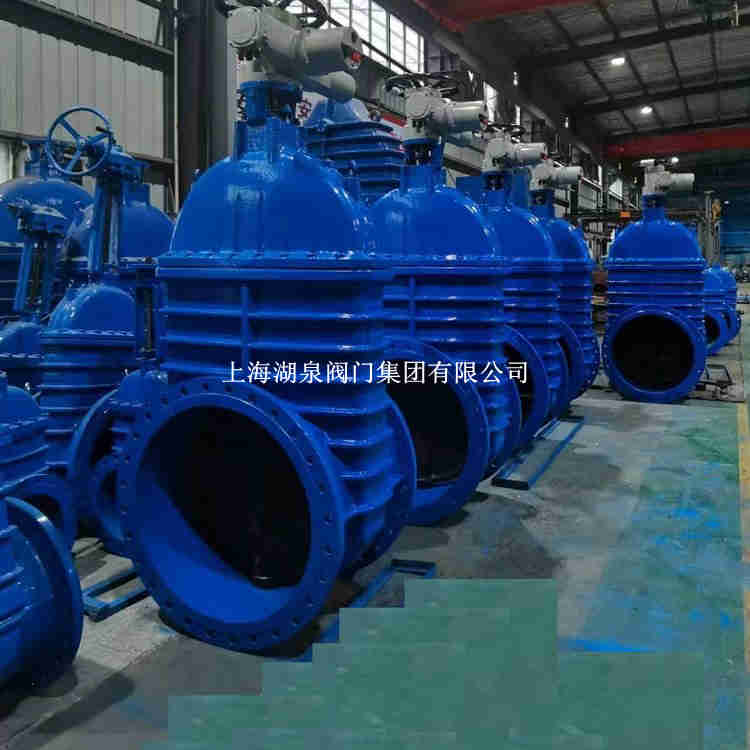

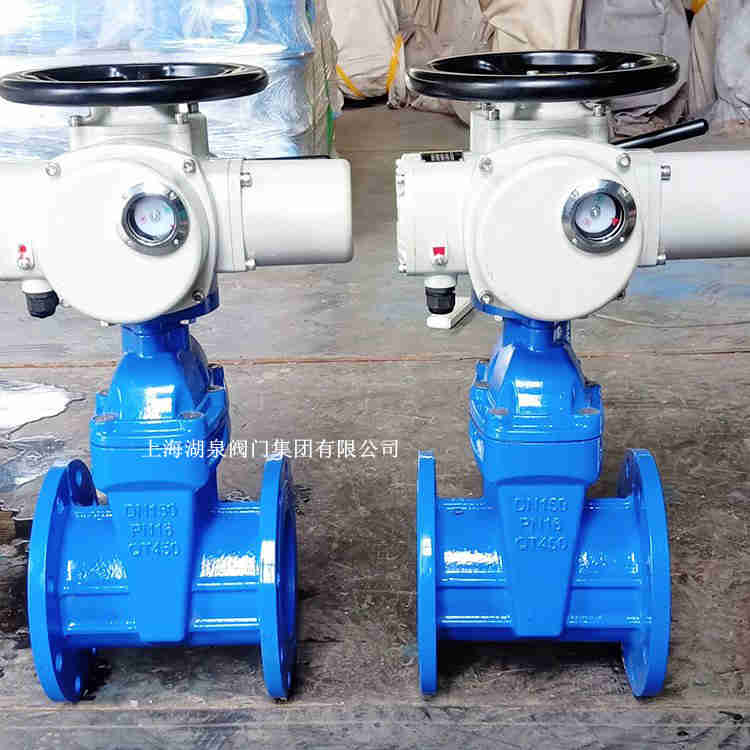

上海湖泉阀门集团有限公司是一家电动闸阀Z945X-16 DN200生产厂家，它是采用的球墨铸铁或碳钢铸造而成,具有强度高、重量轻等优点， Z945X 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN16, 产品性能参数 Z945X-16型铸铁电动暗杆软密封闸阀是一种橡胶(NBR)密封闸阀,用于电力、水力、冶金、化工等行业的给排水管路系统,电动软密封闸阀作为控制介质流量的启闭或调节装置。

电动闸阀Z945X一16 DN200产品性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945X-10	10	1.0	≤80	水

电动闸阀Z945X一16 DN200产品主要零件材料：

型号	材料
型号	阀体、阀盖	阀杆	衬胶闸板	填料
Z945X-10	灰铸铁	铬镍不锈钢	球墨铸铁（氟橡胶）	氟橡胶

电动闸阀Z945X一16 DN200产品主要外形尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
