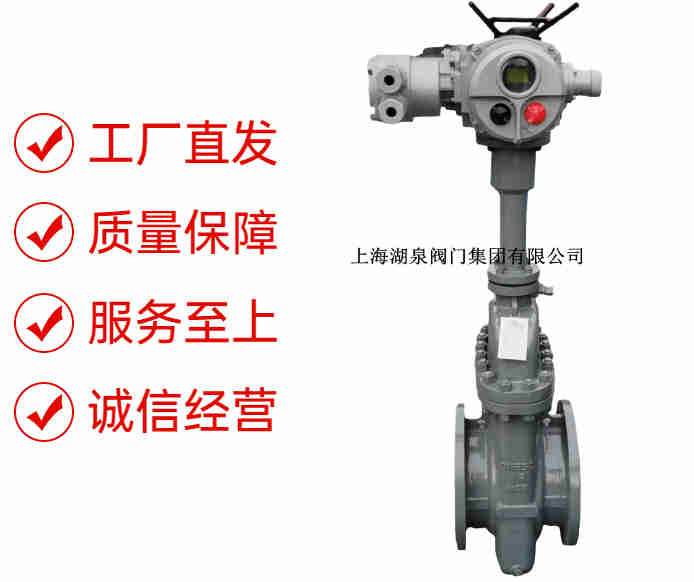

上海湖泉阀门集团有限公司电动阀门z941h-16c DN600产品使用说明书，大口径闸阀DN700、DN600、DN500、DN400通常需要借助伞齿轮、电动、气动、正齿轮等执行器进行协助驱动。我公司闸阀广泛应用于工业、石油、冶金、环保、水处理、食品、药品等行业。

主要经营产品有:阀门系列:闸阀，球阀，蝶阀，截止阀，调节阀，执行器等。公司主营:电动和气动系列的闸阀,蝶阀,dn300电动阀门,dn300电动阀门,调节阀,气动执行器及附件等.产品广泛应用于石油,化工,新能源,水处理,废气,粉体输送,电力等领域。

多年专注电动阀门的设计,生产及销售.适用各种工况的调节和切断,质量可靠,价格实惠,点击在线咨询报价.

设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
电动闸阀主要外形尺寸：

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
公称通经DN	L	D	D1	D2	B	F	Z-D	H	电动装置	WT（kg）
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845
