2023年10月26日带你分享电动闸阀的工作原理是什么

[ 2023-10-26 ]

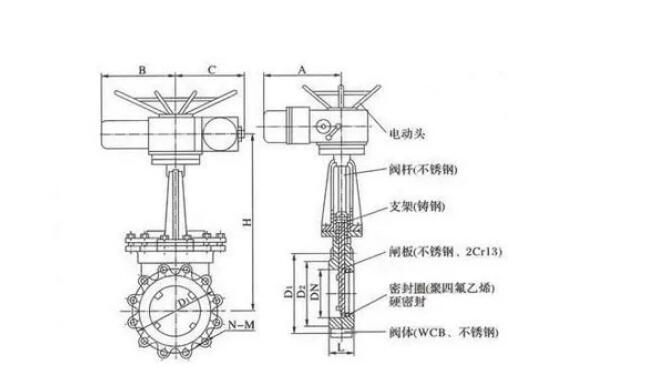

电动闸阀的工作原理是什么？电动闸阀顾名思义就是用电动执行器来控制闸阀,主要分为上部分和下部分,上部分为电动执行器,下部分为闸阀。将执行器和闸阀连接起来,由电动执行器控制闸阀启闭而工作,达到管道介质通断。电动闸阀工作原理: 电动闸阀是由电能作为动力来接通电动执行机构驱动阀门,连接阀杆带动阀板做升降或启闭运动,实现阀门对管道介质的开关进行控制使... 闸阀的工作原理及特点闸阀是使用广泛的截止阀门之一。在管路中一般应当水平安装（即全开或全闭），不可用作节流介质的流动方向。电动闸阀是一种利用电能作为动力源的阀门。

①电动闸阀炸采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。

②它的阀瓣采用双闸板中间带万向顶结构，能够自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。

③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，它的密封面硬度高，耐磨擦，抗擦伤，使用寿命长。

④它的阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长等优点。

⑤电动装置执行器配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

⑥手动闸阀由手动机构或撞击时手轮开启。减小阀门操作力。

⑦闸阀可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

⑧初次安装和调试时，必须手动把闸阀开到约一半的位置，以免电机相序接反导致阀门或电装损坏。
2023年10月26日带你分享电动闸阀的工作原理是什么

电动闸阀工作性质：

它的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动闸阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。气动闸阀：借助压缩空气驱动的阀门。闸阀是一种最常见的启闭阀，利用闸板（即启闭件，在闸板中启闭件称为闸板或闸门，闸座称为闸板座）来接通（全开）或截断（全关）管路中的介质。它不允许作为截流用，使用中应避免将闸板微量开启，因高速流动的介质的冲蚀会加速密封面的损坏。闸板在垂直于闸门座通道中心线的片面作为升降运动，象闸门一样截断管路中的介质，故称做闸阀。
电动阀

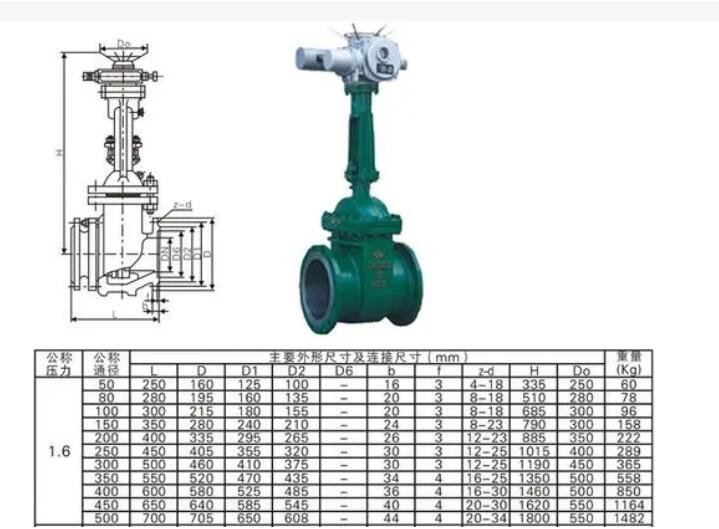

电动闸阀的主要零部件材质

零件名称	材质名称
阀体	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

电动炸使用安装注意事项

它可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。闸阀通常采用法兰连接，特殊场合也有用焊接连接的。

对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。闸阀是截断阀，密封性能不及截止阀。闸阀主要“职责”是“断流”，以及以最小的阻力：“续流”。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。

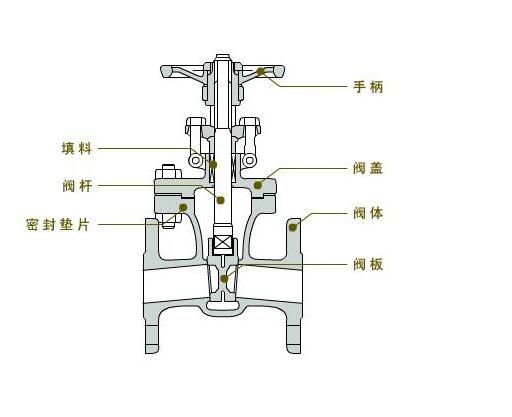

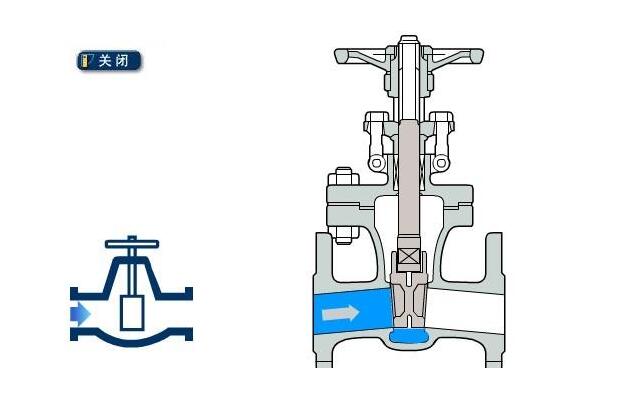

闸阀工作原理
