产品名称：多回转阀门电动装置z30_24w[ 2022-12-08 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、多回转阀门电动装置z30_24w产品介绍

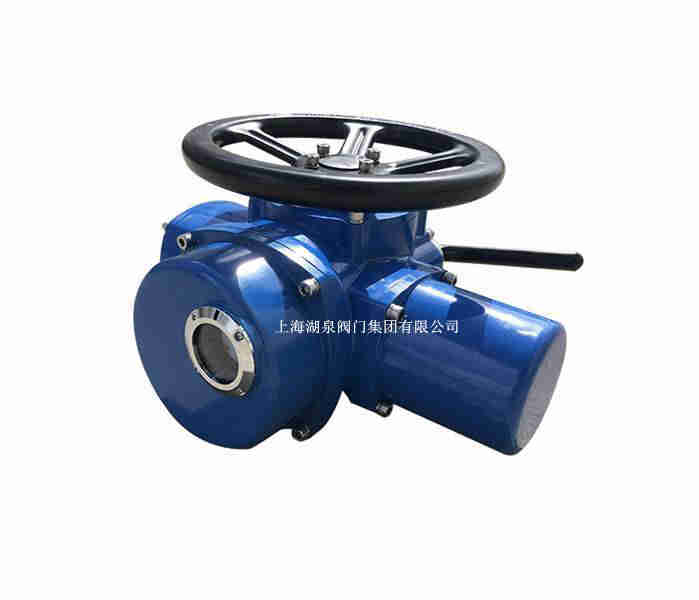

上海湖泉阀门集团有限公司 DZW/Z多回转户外型阀门电动装置(又称电动执行机构、电动执行器、电动头),我公司产品实行三 包,售后服务优良,产品终身保修欢迎咨询洽谈。为半自动切换,手动时需扳手柄切换,手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成,是阀门实现开启、关闭或调节控制的驱动设备。按使用环境分为户外型、防爆型、整体型、整体防爆型、调节型、调节防爆型。此阀门电动装置,通称为Z型.适用于启闭件做直线运动的阀门。
二、多回转阀门电动装置z30_24w使用环境及主要技术参数
1、供电电源：常规为交流 AC 380V±10% 50Hz。其余电压订货时需作特殊说明。
2、环境温度：-20℃～+60℃；
3、平均相对湿度：≤95％（+25℃）；
4、大气压力：80kPa～106kPa；
5、防护等级：IP65 特殊订货 IP67/68；
6、工作制：电机为 S2-10/15 短时工作制，F 级绝缘。
7、调节量信号：输入 4～20mA DC，输出 4～20mA DC；
8、基本误差：≤1%；
9、行程重复误差：≤±3%；
10、无强烈震动和冲击的地方,无破坏金属和绝缘材料的腐蚀性气体、非爆炸型环境的地方；
11、法兰连接标准：JB2920、GB12222、ISO5211、GB12223。
注：如客户需要，本厂可定制其他转速 12/36/48r/min 等。
型号规格 公称转矩（N·m） 公称推力（KN） 最大阀杆直径（mm） 最大转圈数（圈） 手动
速比输出转速（r/min） 电机功率（KW） 参考重量（Kg） Z5 50 20 28 60 1:1 12 0.12 28 Z10 100 40 28 60 1:1 24/36 0.25/0.37 45 Z15 150 24/36 0.37/0.55 50 Z20 200 100 40 60 1:1 18/24 0.37/0.55 55 Z30 300 18/24 0.55/0.75 58 Z45 450 150 48 120 1:1
(20:1)24/36 1.1/1.5 110 Z60 600 24/36 1.5/2.2 120 Z90 900 200 60 120 1:1
(25:1)24/36 2.2/3 139 Z120 1200 24/36 3/4 142 Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250 Z250 2500 18/24 5.5/7.5 255 Z350 3500 700 80 150 20:1 18/24 7.5/10 330 Z500 5000 18/24 10/15 350
