精小型电动执行器限位开关

[ 2020-07-16 ]
上海湖泉精小型电动执行器限位开关
1、将电动执行机构正确安装在阀体上,确认手动运行正常
2、参照《产品说明书》关于电动阀门整机调试的要求对电动执行机构的零位(4mA)位置对应阀门全关位)、满位(20mA位置,对应阀门全开位)、电气限位(关限位CLS、开限位OLS)、机械限位进行正确调试,并符合如图要求。
注:①出厂调试执行机构零位、满位之间形成为90°以保证执行机构按控制信号控制阀门实现全开或全关、在零位和满位位置两个电气限位开关并不动作(两个限位开关动作位置距零位或满位1-1.5°)。如控制信号或伺服控制器失常限位开关即可切断电源实现电气保护、只有当电气限位失灵时机械限位保护才投入工作。
②BR系列所有规格调节型的电位器均已考虑在配阀调试时限位开关位置可能的变动导致电位器工作区偏移的情况、一般禁止用户调整电位器。
3、按伺服控制器面板上的标示正确接入电源、此时绿色电源指示灯亮,以下可以进行伺服控制器的各项调试。
4、试运行
 按下表一次改变输入电流值,检查阀门及伺服控制器的工作情况。

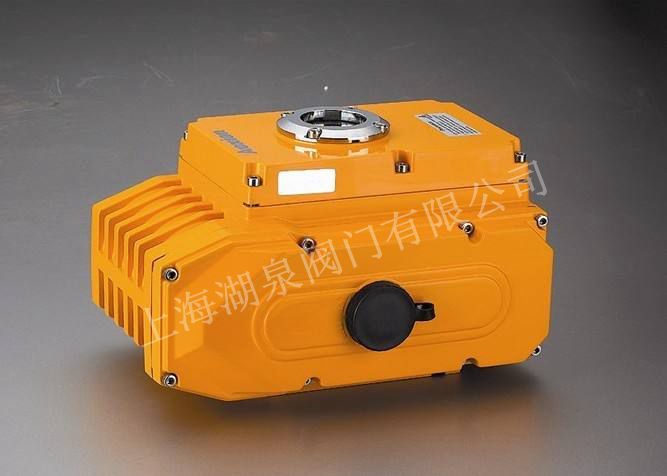

 精小型电动执行器
1、线与拨码选择
 ECM-2C型模块按下图所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ
 用万用表检查模块上的电机边线端,确保无短路现象。
 以上连线检查无误后,接入220V电源线。
2、调试
先通过执行器上的手轮将执行器动到全行程的中间位置。
在无控制电流(及丢信)情况下,将丢信动作拨码开关拨到“开”位置,接通AC200V电源,此时电源批示灯和丢信指示灯点亮,执行器应向开方向动作:将丢信动拨码开头拨到“关”位置,此时执行器应向关方向动作:将丢信动作拨码开关拨到“停止”位置,此时执行器应停止动作:若执行器动作相反,应将“电机开”和“电机关”接线交换。
阀位反馈电流调试,将执行器动作到关位,调节“调零”电位器,使测试点两端的电压差为零,然后调节“低端”电位器使输出信号为4mA;将执行器动作到开位,调节“高端”电位器使输出信号为20mA。上述调节只需一次即可完成(“调零”、“低端”和“高端 ”电位器均是顺时针方向增大,逆时针方向减小)。注意:当阀位由关到开时,阀位电位器中心轴头对地GND电压的值应由小到大变化。
为了保证执行器在自动控制中的定位精度,须调节灵敏范围。灵敏度范围小,定位精度高,但容易产生振荡。灵敏度范围大,不容易产生振荡但定位精度差。调节“灵敏度”电位器可以二位这间取折衷,使其不产生振荡为调节值
注意:1灵敏度电位器,为单圈270°电位器,到位后不要用力旋转,否则会损坏电位器。
      380V精小型电动执行器试运转
    1、按照盖内黏贴的控制回路图正确接通线路,确认无误后,打开电源
    2、开度投向CLOSE,执行机械驱动阀门向关闭方向(顺时针)运行,直到关限位开关(K1)动作,电动执行机构停转。
    3、开关投向OPEN,执行机构驱动阀门向全开方向(逆时针)运行,直至开限位开关(K2)动作,执行机构停转
    4、经过以上调整,如果开度计指示状态与阀门实际位置不符,可松开标度板中央固定螺钉重新调整标度板位置使阀门指示正确
四、380V精小型电动执行器提示
对于自备支架、联轴器的用户,请注意
    1、支架、联轴器应由专业机械技术人员设计加工并应符合标注要求
    2、联轴器两端轴孔的加工应保证必要的精度,尽可能消除传动间隙,以免阀门工作中出现回差
    3、应严格保证联轴器两端轴孔的位置度,否则有可能超出执行机构设计的工作范围,导致因执行机构行程无法调整而使阀门不能正常工作
2调零、低端 、高端电位器,均匀精密多圈电位器(可旋转约25圈)。
