电动执行器型号及说明

[ 2021-05-31 ]
电动执行器型号及说明大家知道吗?上海湖泉阀门有限公司为你详细介绍
1、根据阀门的类型选择执行器:多回转、部分回转直连式,直行程,部分回转角行程;2、控制方式:开关型、调节型;3、最大扭矩值;4、IP防护等级 5、工作电压 6、配置:基本型(需另配控制箱)或整体型(自带就地控制,集成了控制箱)或智能一体化 (有液晶显示,遥控器控制等)1、根据阀门的类型选择执行器:多回转、角行程;2、控制方式:开关型、调节型;3、最大扭矩值;4、IP防护等级  工作电压,根据阀门的类型选择执行器:多回转、角行程,直行程
种类很多,结构形式很多,电动执行机构型号很多,结构形式很多。
选择电动执行器时,至少应了解以下参数
1.电源压力;有110伏、220伏、380伏、440伏、660伏等常规和非常规
2.开关/调节和控制模式;需要哪种开关模式和控制模式,上下还是左右
3.防护等级要求;通常是55,65,67等。
4.防爆等级要求;有煤安全要求吗?
5.公称扭矩/推力是否包含安全系数?扭矩是多少?如果不可提供,也可以提供阀门参数
6.切换时间要求;开关到位需要多长时间
7.是否需要一体化启动器;需要现场控制吗

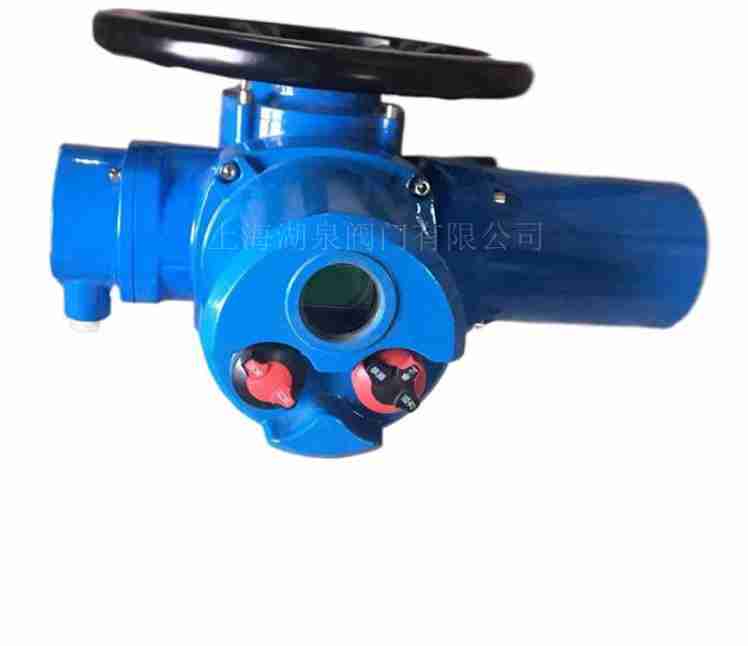

 电动执行器
反馈信号要求:是要求输入信号还是要求输入和输出都要求。电动执行机构选型应至少了解以下参数 A、电源压力; B、开关/调节及控制方式; C、防护等级要求; D、防爆等级要求; E、公称扭矩/推力,是否含有安全系数; F、开关时间要求; G、是否要求一体化启动器;H、反馈信号要求;
1、角行程电动执行器(转角<360度);电动执行器输出轴的转动小于一周,即小于360度,通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。a)直连式:是指电动执行器输出轴与阀杆直连安装的形式。b)底座曲柄式:是指输出轴通过曲柄与阀杆连接的形式。此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2、多回转电动执行器(转角>360度);此类电动执行器适用于闸阀、截止阀等。
3、直行程电动执行器(直线运动);此类电动执行器适用于单座调节阀、双座调节阀等。

电动执行器的技术参数如下:
1、工作电源:220VAC、24VDC、110VAC、380VAC
2、行程方式:角行程、直行程
3、控制模式:伺服控制、开关动作
4、辅助输出:另带一组有源全开全闭位置信号输出
另带一组无源全开全闭位置信号输出
另带1K电阻信号对应阀位信号输出
另带1K电阻和无源开关信号输出
另带阀位反馈4-20MA信号输出
5、输出力矩:单位Nm,18、30、50、100、200、400、1000、2000.
6、安装方式:标准型结构、直装式结构(蝶阀)、明装式结构(球阀)。
7、附加功能:另带防爆功能,快速开关系列、多回转系列(截止阀)
8、可以配套:另配各种阀门,安装支架。
你可以按照以下的表格选择型号:

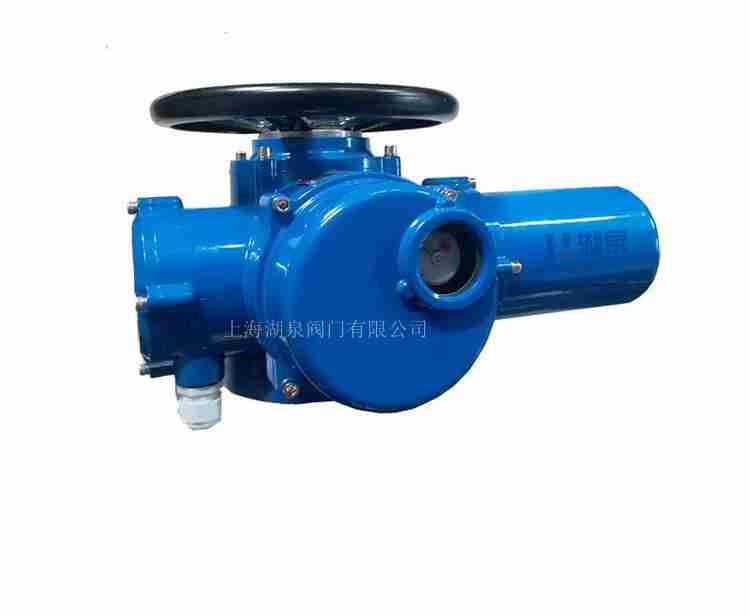

电动执行器型号及说明
什么是调节型电动执行器是调节型电动执行器,英文叫Modulating control. 就是能够用电压(0-10V)或电流(4-20mA)信号来控制执行器的转动。 大家都知道:电动执行器多与阀门配套,应用于自动化控制系统。电动执行器的种类很多,在动作方式上各有不同,如角行程电动执行器是输出转角力矩,而直行程电动执行器是输出位移推力。电动执行器在系统应用时的种类,应根据阀门的工作需要进行挑选。根据其工作特性可分为如下类别: (执行器的传动轴与阀门阀杆垂直,曲柄连接)等。源触点型。控制执行机构一般有三种方法:1.开关量控制。2.模拟量4-20mA电流控制。3.总线控制。你说的应该属于第一种开关量控制。开关量又分有源和无源控制,比如1号线为公共端,2号为开,3号为关。无源触点控制就是直接将1号线和2号线短接,执行机构就开动作,1和3短接就关动作。有源就需要根据说明书在1号线接+24V DC(也有接220V AC),再和1、3短接才动作。简单说就是控制端接外接电源就是有源触点,不接就是无源触点。
