电动执行器DZ15-24T说明书

[ 2022-08-03 ]
电动执行器DZ15-24T说明书:上海湖泉阀门集团有限公司主要经营:电动执行器、电动阀门(电动闸阀、电动球阀、电动蝶阀、电动截止阀、电动调节阀)研发、生产、销售、安装和维修。(依法须经批准的项目,经相关部门批准后方可开展经营活动)等产品。公司尊崇“踏实、拼搏、责任”的企业精神,并以诚信、共赢、开创经营理念,创造良好的企业环境,以全新的管理模式,完善的技术,周到的服务,卓越的品质为生存根本,我们始终坚持用户至上 用心服务于客户,坚持用自己的服务去打动客户。

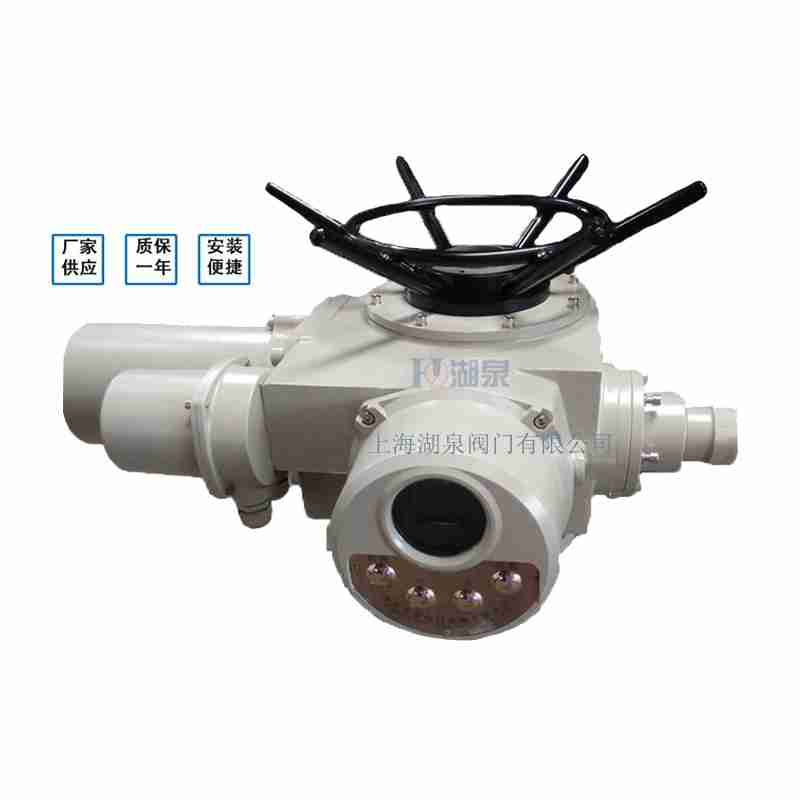

 电动执行器DZ15-24T
电动执行器DZ15-24适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。该产品用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。它们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分:Z为普通型;ZW为户外型;ZB为隔爆型;ZZ为整体型;ZT为整体调节型。按输出作用力分:有转矩型和推力型。
 电动执行器厂家
Z型号示例:1.Z30I—18/50W表示输入转矩300N.m(30Kgf.m),电站型接口,输出转速18r/min(18转/分),最大转圈数50,户外型。2.Z45T—24/120B表示转矩450N.m(45kgf.m),推力型接口,输出转速24r/min(24转/分),最大转圈数120,隔爆型。3.Z120—24/80TZ:表示输出转矩1200N.m(120Kgf.m),输出转速24r/min,最大转圈数80圈,整体调节型。电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。2.环境温度:-20~+60℃(特殊订货-60~+80℃)。3.相对湿度:≤90%(25℃时)。4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。5.  防护等级:IP44~IP68 。

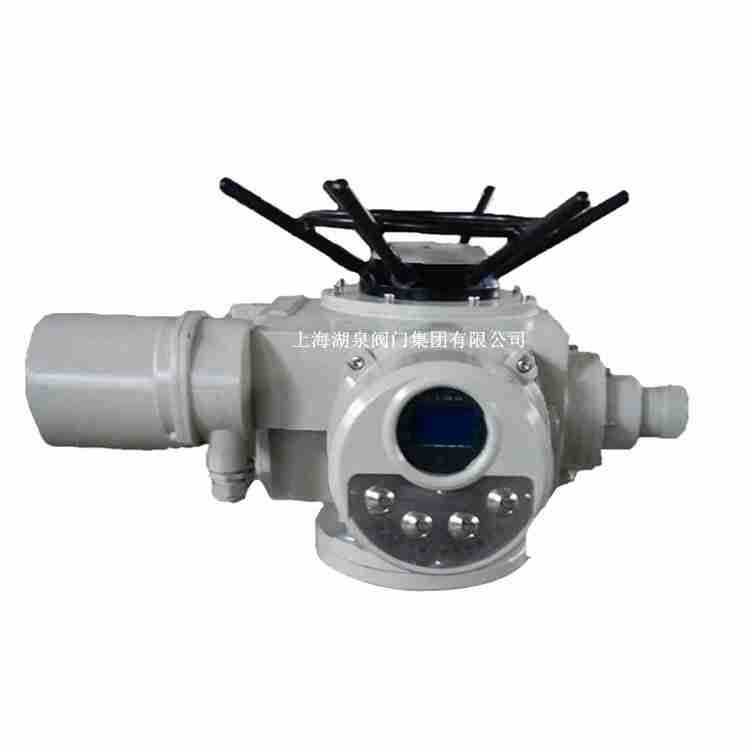

 DZ15-24T电动执行器
电动执行器DZ15-24T说明书型号规格及主要性能参数
型号规格 公称转矩(N·m) 公称推力(KN) 最大阀杆直径(mm) 最大转圈数(圈) 手动
速比
输出转速(r/min) 电机功率(KW) 参考重量(Kg)
Z5 /Z(T) 50 20 28 60 1:1 12 0.12 28
Z10 /Z(T) 100 40 28 60 1:1 24/36 0.25/0.37 45
Z15 /Z(T) 150 24/36 0.37/0.55 50
Z20 /Z(T) 200 100 40 60 1:1 18/24 0.37/0.55 55
Z30 /Z(T) 300 18/24 0.55/0.75 58
Z45 /Z(T) 450 150 48 120 1:1
(20:1)
24/36 1.1/1.5 110
Z60 /Z(T) 600 24/36 1.5/2.2 120
Z90 /Z(T) 900 200 60 120 1:1
(25:1)
24/36 2.2/3 139
Z120 /(T) 1200 24/36 3/4 142
Z180 /(T) 1800 325 70 150 22.5:1 18/24 4/5.5 250
Z250 /Z(T) 2500 18/24 5.5/7.5 255
Z350 /Z(T) 3500 700 80 150 20:1 18/24 7.5/10 330
Z500 /Z(T) 5000 18/24 10/15 350

电动执行器DZ15-24T说明书故障及排除方法
序号 故障 原因 排除
1 电机起不动 1、电源线脱开
2、控制线路故障
3、行程或力矩机构失灵
1、检查电源线
2、排除线路故障
3、排除行程或力矩机构故障
2 输出轴旋向不符合规定 电源相序接受 调换任意两电源线
3 电机过热 1、连续工作时间太长
2、电机与电装不配套
3、一相断开
1、停止运行,使电机冷却
2、检查配套情况
3、检查电源线
4 动行中电机停转 1、电装过载力矩控制器动件
2、阀门有故障
1、增大整定力矩
2、检查阀门
5 阀门到位后电机不停转或灯不亮 1、行程或力矩机构有故障
2、行程控制器调整不当
1、检查行程或力矩控制机构
2、重调行程控制机构
6 远方无阀位信号 1、远传电位器故障
2、电位器齿轮紧定螺钉松动
1、检查更换电位器
2、拧紧电位器齿轮紧定螺钉
