QB30-1远程智能电动执行器接线说明书

[ 2023-03-03 ]

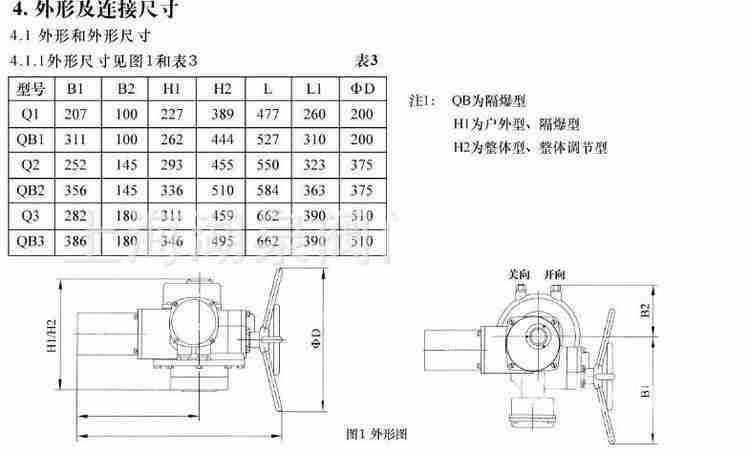

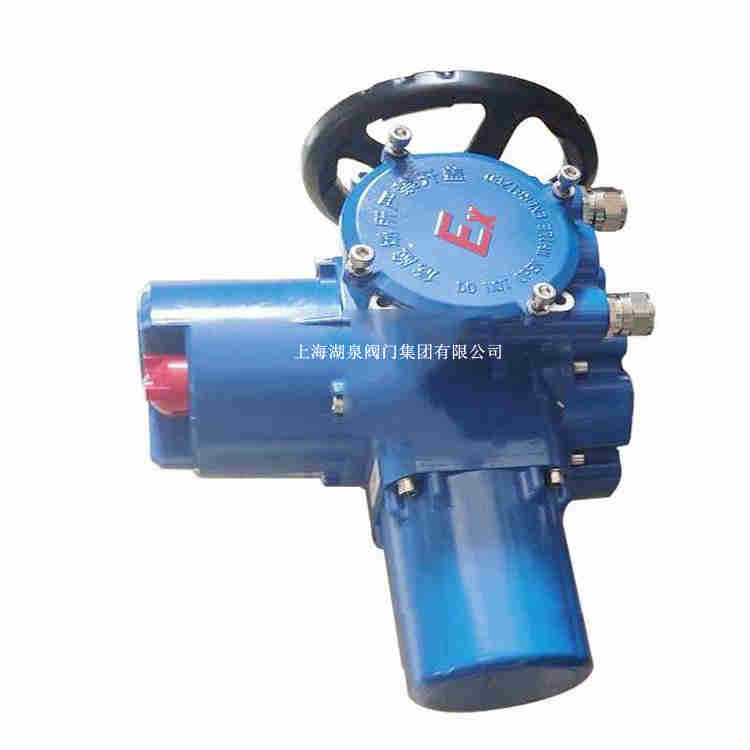

上海湖泉阀门集团有限公司执行器生产厂家:021-64162222      QB30-1型MA煤安防爆电动执行器 QB20-1矿用隔爆电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、机械限位、手轮及电气部分组成,QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器传动原理图 电动机:取得MA 证的阀门电动装置用隔爆型三相异步电动机。 QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器减速机构:由一对直齿轮和少齿差行星轮两级传动组成;电动机的动力经减速机构传递给输出盘。 QB30矿用防爆阀门电动装置 QB30-1隔爆型电动执行器力矩控制机构:当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,由蜗杆上 的齿条带动齿轴转动,当输出力矩增大到整定转矩时,则紧固在齿轴上的凸轮使力矩开关动作,从而切断电动机电源,电动机停转,以此实现对电动装置输出转矩的控制,达到保护阀门的目的。力矩控制机构5.4行程控制机构:结构见图5。凸轮轴与输出盘同步转动,当凸轮轴转至预先设定的行程位置时,紧固 在凸轮轴上的凸轮使行程开关动作。
 QB30-1远程智能电动执行器接线说明书

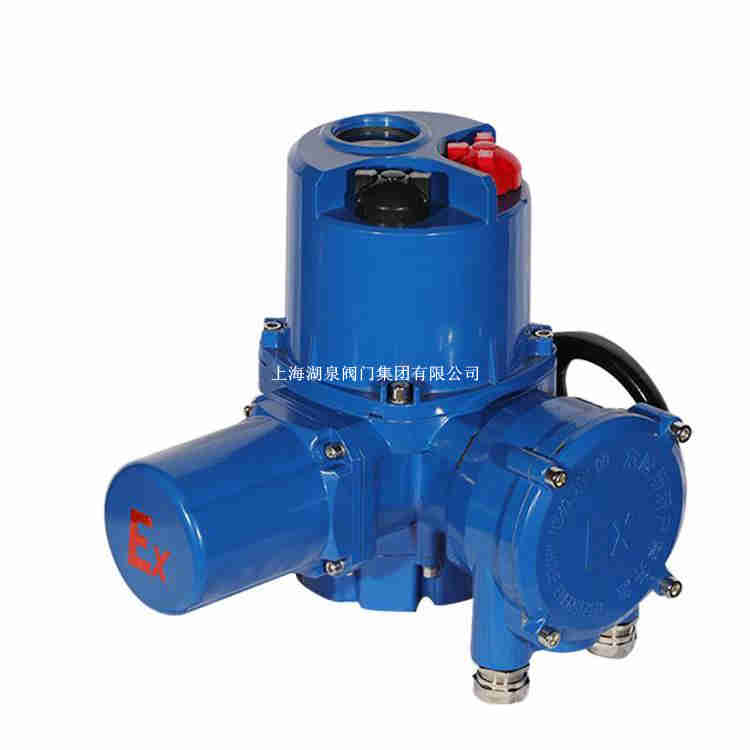

主要特点:采用大规模数字集成芯片,智能化程度高,功能强大,控制精度高。机电一体化设计,轻巧美观,执行机构的功能、参数设置、调试和现场电动操作可通过手持式红外线遥控器进行设定,无需打开箱体。Q型系列执行机构采用液晶显示屏,通过形象的标识和符号让用户直观的了解到执行机构的阀位、运行状态、故障报警等信息,全中文菜单让你一目了然。现场操作采用霍尔传感器旋钮,可方便的进行就地开、关、停及现场。
 电动执行器
电源:常规,三相380V(50Hz)特殊,三相660V、415V(50Hz、60Hz);单相220V、110V(50Hz、60Hz)工作环境环境温度: -20~+60℃  (特殊订货 -40~+80℃)相对湿度:≤95%(25℃时)防护类型户外型:用于无易燃、易爆和无腐蚀性介质的场所;隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的 性气体混合物。防护等级:IP65/67(特殊订货IP68)
 执行器
B10隔爆智能开关型执行器 ExdIIBT4隔爆电装 QB30防爆智能电装防爆等级简介:
1、爆炸性环境
可能发生爆炸的环境。(如:可燃性气体,粉尘环境,炼油、石化厂,加油站、加气站等)
2、爆炸性气体环境在大气条件下,气体、蒸汽或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境,将引起空气爆炸
防爆电气设备
在规定条件下不会引起周围爆炸性环境点燃的电气设备分为两类:
Ⅰ类:煤矿井下电气设备
Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体境用电气设备
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
说明:ⅡC标志是较高的防爆等级,但并不表示该设备性能好。
 电动执行器厂家
通过远程控制、现场控制、总线型集中控制三种控制方式,对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点,并可通过红外遥控器对其进行非侵入式的快速设置,采用全视角LCD段码液晶显示器,有中英文二种菜单式显示界面可选,阀门的运行参数、工作状态可清晰直观的进行现场监控,并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控。
隔爆智能开关型DQW10/DQW30 系列产品各项性能指标达到JB/ T8219—1999《工业过程测量和控制系统用电动执行机构》的要求,产品已配套给国内多家企业,在石油、化工、电力、煤矿、冶金、造纸、水处理等领域中得到广泛应用与长期稳定运行验证。
 执行器厂家
本系列智能型电动执行器控制模块已系列化,共有六大类:
单相AC220V可控硅控制开关型(可选配RS485工业总线型)
单相AC220V可控硅控制调节型(可选配RS485工业总线型)
三相AC380V可控硅控制开关型(可选配RS485工业总线型)
三相AC380V可控硅控制调节型(可选配RS485工业总线型)
三相AC380V交流接触器控制开关型(可选配RS485工业总线型)
三相AC380V交流接触器控制调节型(可选配RS485工业总线型)
本系列模块涵盖了微小型、小型、中型、大型阀门的控制,并可客制化设计。
