阀门Z941Y-100I DN250字母代表什么意思?

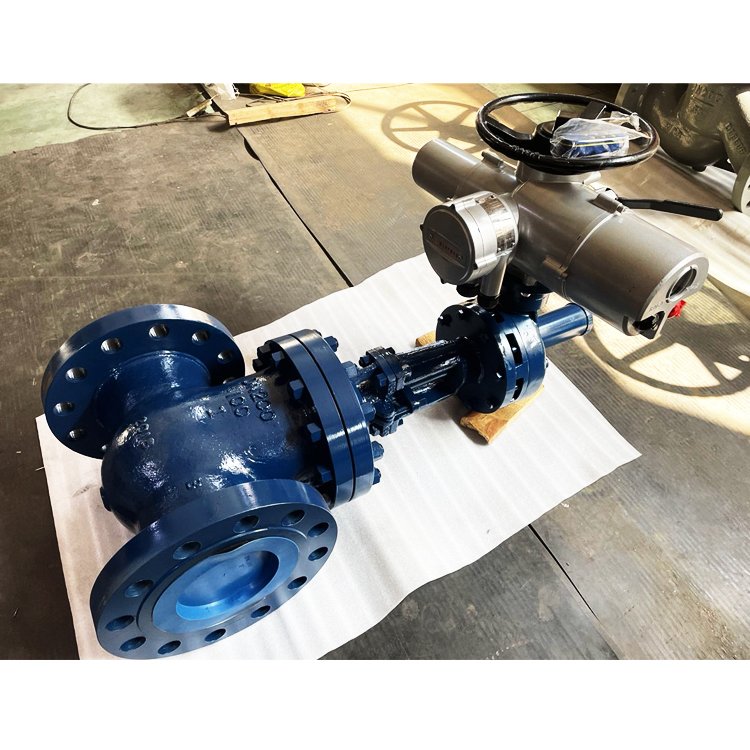

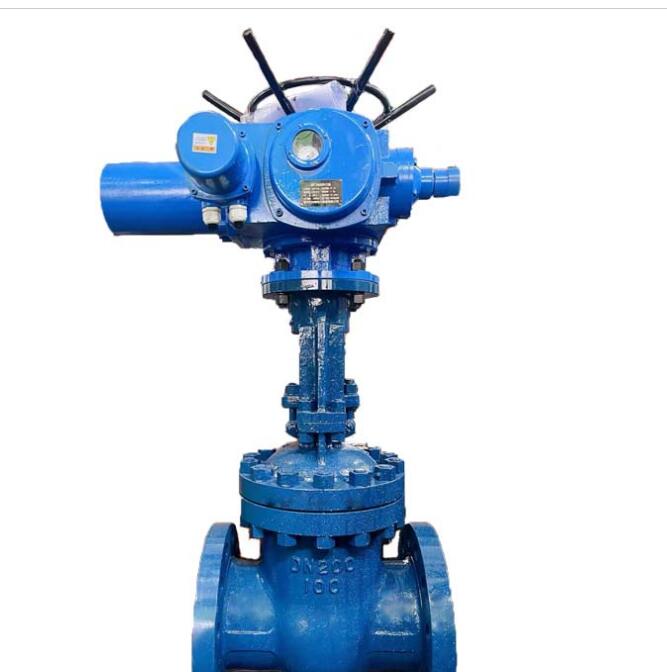

法兰硬密封型电动闸阀,口径250mm
具体是这么看出来的：
Z-闸阀
9-电动
4-法兰连接
1-楔式闸板
Y-硬密封型
100-公称压力100公斤
DN250-口径250mm
|
传动方式 |
代号 |
传动方式 |
代号 |
|
电磁阀 |
0 |
伞齿轮 |
5 |
|
电磁-液动 |
1 |
气动 |
6 |
|
电-液动 |
2 |
液动 |
7 |
|
涡轮 |
3 |
气-液动 |
8 |
|
正齿轮 |
4 |
电动 |
9 |
|
隔膜阀 |
G |
|
连接形式 |
代号 |
连接形式 |
代号 |
|
内螺纹 |
1 |
对夹 |
7 |
|
外螺纹 |
2 |
卡箍 |
8 |
|
法兰 |
4 |
卡套 |
9 |
|
焊接 |
6 |
|
闸阀结构型式 |
代号 |
|||
|
明杆 |
楔式 |
弹性闸板 |
0 |
|
|
刚性 |
单闸板 |
1 |
||
|
双闸板 |
2 |
|||
|
平行式 |
单闸板 |
3 |
||
|
双闸板 |
4 |
|||
|
暗杆楔式 |
单闸板 |
5 |
||
|
双闸板 |
6 |
|||
|
阀座密封或衬里材料 |
代号 |
|
铜合金 |
T |
|
橡胶 |
X |
|
尼龙 |
N |
|
氟塑料 |
F |
|
锡基轴承合金（巴氏合金） |
B |
|
合金钢 |
H |
|
渗氮钢 |
D |
|
硬质合金 |
Y |
|
衬胶 |
J |
|
衬铅 |
Q |
|
搪瓷 |
C |
|
渗硼钢 |
P |
|
阀体材料 |
代号 |
|
灰铸铁 |
Z |
|
可锻铸铁 |
K |
|
球墨铸铁 |
Q |
|
碳钢 |
C |
|
Cr5Mo钢 |
I |
|
1Cr18Ni9Ti钢 |
P |
|
Cr18Ni12Mo2Ti钢 |
R |
|
12Cr1MoV钢 |
V |
