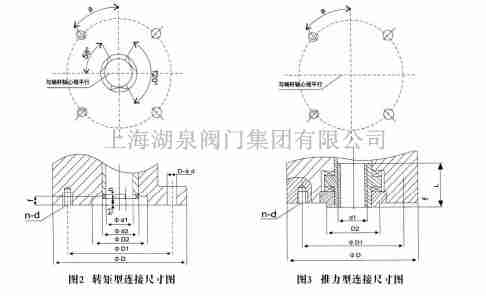

结构图片

一、Z90推力型阀门电动装置简介

上海湖泉阀门集团有限公司推力型阀门电动装置属多回转类阀门电装，控制插板阀、闸门、闸板阀等的开启和关闭。Z90T推力型阀门电动装置输出推力为200KN，输出转速24r/min，电机功率2.2KW，电压AC380V。控制方式有普通开关型，整体型和调节型。

二、Z90推力型阀门电动装置工作环境

1 、电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）
单相220V、110V（50Hz 、60Hz）
2 、推力型阀门电动装置工作环境：
环境温度：-20~+60℃ （特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）
多回转阀门电动执行器：
按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型

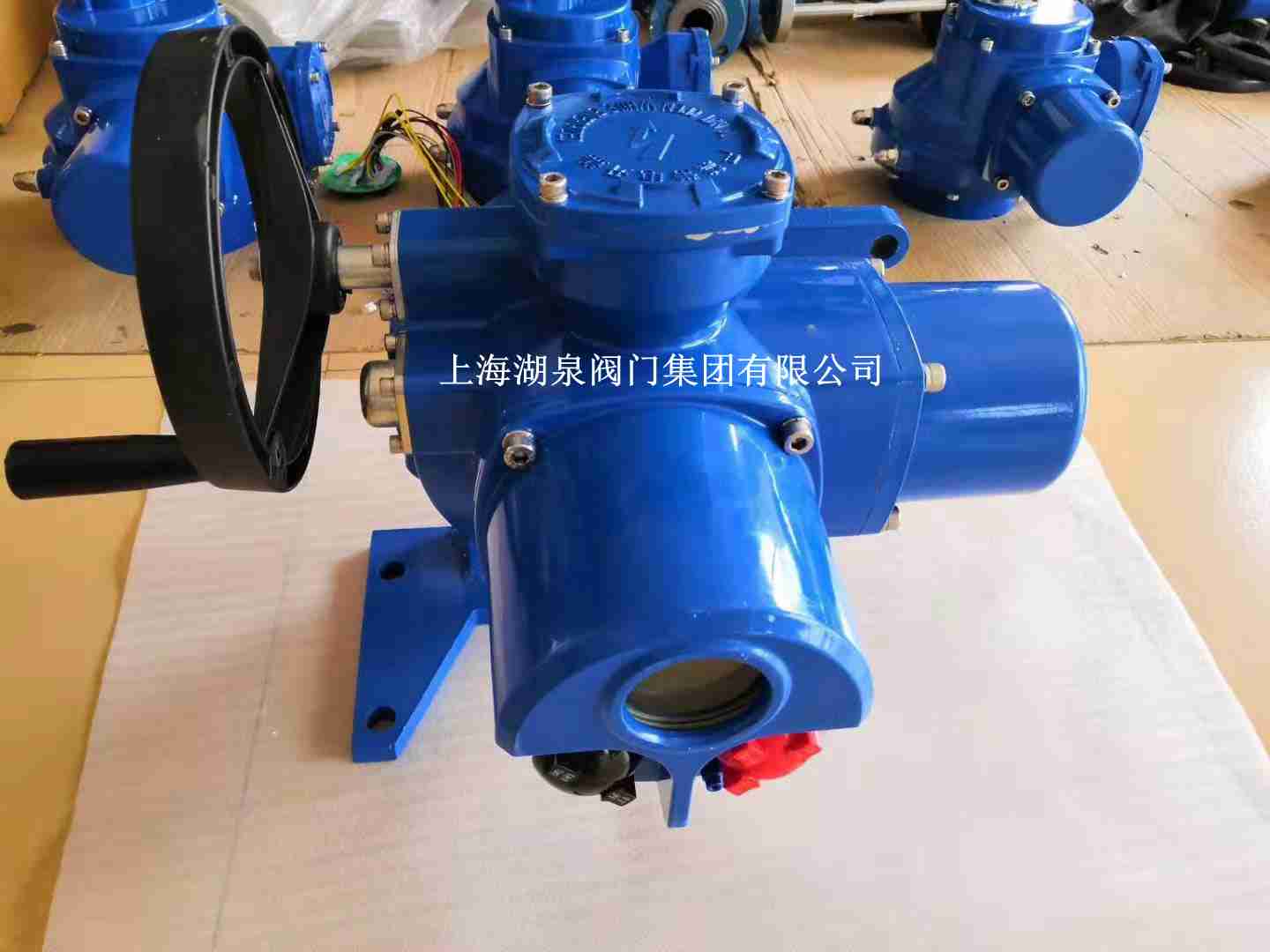

z90推力型阀门电动装置

三、推力型阀门电动装置型号规格和主要性能数见表

型号规格	公称转矩 (N·m)	公称推力 (KN)	大杆直径(mm)	大转圈数(圈)	手动速比	输出转速 r/min	电机功率 (KW)	参考重量 (Kg)
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22 5:1	18/24	4/5	250
Z250	2500	325	70	150	22 5:1	18/24	5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
