产品名称：阀门电动装置DZW120-24（使用说明书）[ 2023-08-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、阀门电动装置DZW120-24（使用说明书）介绍

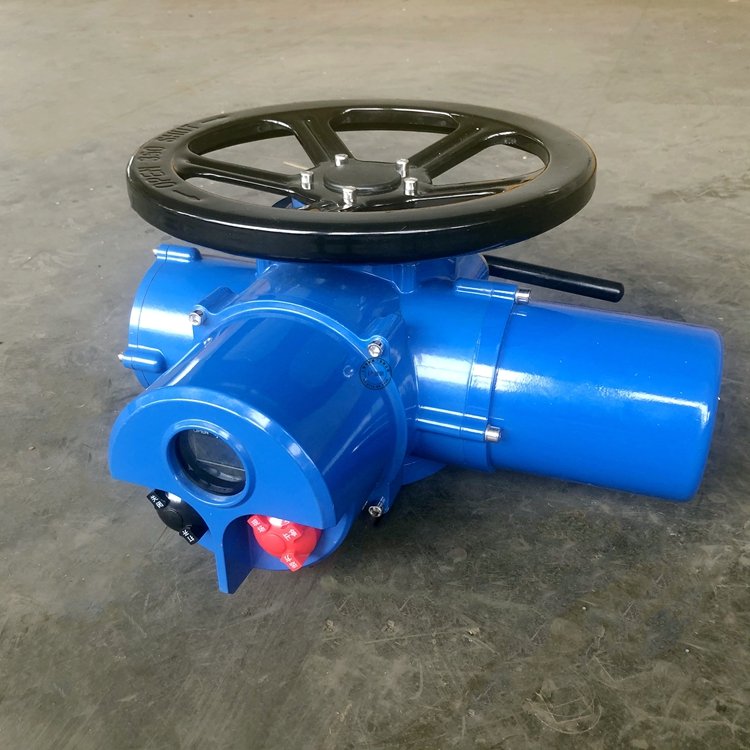

上海湖泉阀门集团有限公司多回转电动装置DZW120-24概述: 多回转闸阀电动装置DZW120-24 ,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔...额定电压380V,输出转矩1200NM,输出转速24r/min,配套阀门电机功率4kw,DZW/Z系列户外型阀门电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭，增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具可远距离控制,也可现场操作。

二、阀门电动装置DZW120-24（使用说明书）介绍特点

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；

按连接型式分：有转矩型、电站型和推力型。

三、阀门电动装置DZW120-24（使用说明书）技术参数

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

工作环境：

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55 （特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。

型号规格	公称转矩（N·m）	公称推力（KN）	zui大阀杆直径（mm）	zui大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
