产品名称：z941h 16c dn80铸钢电动法兰闸阀[ 2021-10-22 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、z941h 16c dn80铸钢电动法兰闸阀产品详情
上海湖泉阀门集团有限公司z941h 16c dn80铸钢电动法兰闸阀全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。缺相保护：具有电源缺相保护功能。控制模式：常规远方控制信号采用4~20mA模拟量信号控制或者开关量控制 ，提供4~20mA信号反馈（可提供特殊量控制）。远方信号、反馈信号均与内 部实现电气隔离 。禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。z941h 16c dn80铸钢电动法兰闸阀 此保护功能同时适 用于现场控制方式和远控控制方式。 电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个令同时存 在并有效），铸钢闸阀此时电动执行器将停执行完*个指令后再执行下一个指令 瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合 ，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。z941h 16c dn80铸钢电动法兰闸阀现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

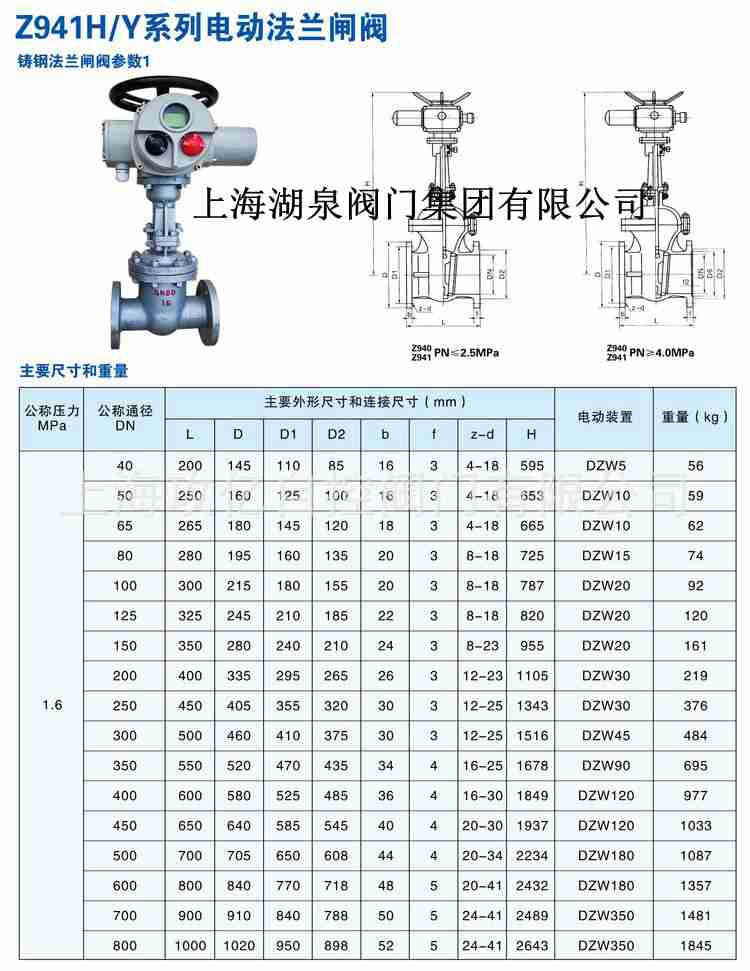

二、z941h 16c dn80铸钢电动法兰闸阀主要外形连接尺寸
z941h 16c dn80铸钢电动法兰闸阀主要外形连接尺寸（PN25）：公称通径DN（in） 主要外形尺寸及连接尺寸（mm） 电动装置型号 L D D1 D2 b f z-Φd H Z940、Z941、Z942 40 200 145 110 85 16 3 4-Φ18 595 ZB15 50 250 160 115 100 16 3 4-Φ18 653 ZB15 65 265 180 145 120 18 3 4-Φ18 665 ZB15 80 280 195 160 135 20 3 8-Φ18 725 ZB15 100 300 215 180 155 20 3 8-Φ18 787 ZB15 125 325 245 210 185 22 3 8-Φ18 806 ZB20 150 350 280 240 210 24 3 8-Φ23 955 ZB20 200 400 335 295 265 26 3 12-Φ23 1105 ZB40 250 450 405 355 320 30 3 12-Φ25 1343 ZB40 300 500 460 410 375 30 3 12-Φ25 1516 ZC45 350 550 520 470 435 34 4 16-Φ25 1678 ZC45 400 600 580 525 485 36 4 16-Φ30 1849 ZC90 450 650 640 585 545 38 4 20-Φ30 1937 ZC90 500 700 705 650 608 42 4 20-Φ34 2234 ZC120 600 800 840 770 718 46 5 20-Φ41 2432 ZC180 700 900 910 840 788 48 5 24-Φ41 2489 ZC250 800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350 900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500 1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500 1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800 1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
公称通径DN（in） 主要外形尺寸及连接尺寸（mm） 电动装置型号 L D D1 D2 b f z-Φd H Z940、Z941、Z942 40 200 145 110 85 18 3 4-Φ18 595 ZB15 50 250 160 125 100 20 3 4-Φ18 653 ZB15 65 265 180 145 120 22 3 8-Φ18 665 ZB15 80 280 195 160 135 22 3 8-Φ18 725 ZB15 100 300 230 190 160 24 3 8-Φ23 787 ZB20 125 325 270 220 188 28 3 8-Φ25 902 ZB20 150 350 300 250 218 30 3 8-Φ25 955 ZB20 200 400 360 310 278 34 3 12-Φ25 1105 ZB40 250 425 425 370 332 36 3 12-Φ30 1343 ZB40 300 450 485 430 390 40 4 12-Φ30 1516 ZC60 350 550 550 490 448 44 4 16-Φ30 1678 ZC60 400 600 610 550 505 48 4 16-Φ34 1849 ZC90 450 650 660 600 555 50 4 16-Φ34 1937 ZC90 500 700 730 660 610 52 4 20-Φ34 2234 ZC120 600 800 840 770 718 56 5 20-Φ41 2432 ZC180 700 900 955 875 815 60 5 20-Φ41 2489 ZC250 800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
