配水闸阀PZI-500（生产厂家）

[ 2024-01-12 ]

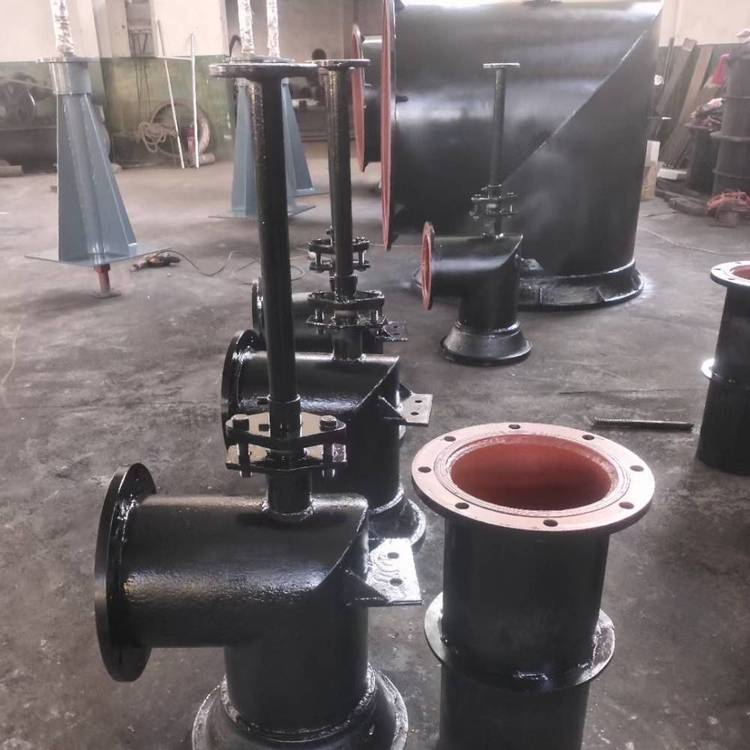

上海湖泉阀门集团有限公司PZI-500配水闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。 PZ—配水闸阀 1—次改进技术,500—公称直...PZI型配水闸阀是在PZ型的基础上进行的改进设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。

配水闸阀PZI-500（生产厂家）技术参数

型号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介质		水
介质温度		常温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

配水闸阀PZI-500（生产厂家）外形连接尺寸

通径/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

PZI矿用配水闸阀φ1200型技术参数

型号	操纵台							闸阀								短管		操作行程	质量(Kg)
型号	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	带短管	无短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221

PZI矿用配水闸阀采用说明

1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000时供货，连接杆的一端的法兰根据实际需要的h值在现场焊接.上海湖泉阀门集团有限公司为您出示技术专业的解决方法，包含设计方案、订制、成套设备、运作、服务项目。以最少的成本费生产制造品质**的商品。下一道工艺流程是上一道工艺流程的客户。在每道工艺过程里来造就品质，一切为客户服务。
