对夹式蝶阀与法兰式蝶阀的区别是什么,哪个比较好

[ 2024-06-19 ]
安装方式区别:法兰蝶阀一般采用法兰连接,通过在管道上单独设置法兰连接的方式安装;而对夹蝶阀则是通过对接夹紧在管道上的对夹法兰的方式安装。 连接方式区别:法兰蝶阀是通过螺栓将两个法兰连接在一起,并在法兰之间使用密封垫胶圈密封;而对夹蝶阀则是通过对夹法兰的卡紧力,将对夹法兰夹紧在管道上,再通过密封圈实现密封。

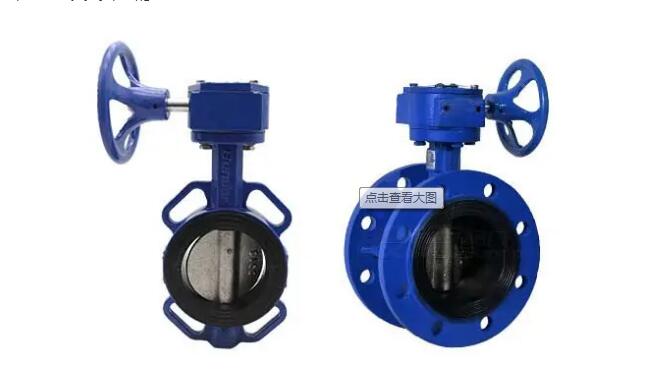

对夹式蝶阀与法兰式蝶阀的区别是什么

1、法兰式蝶阀多了两片法兰,对夹式少了两片法兰,当然价格也便宜一些,价格大概为法兰蝶阀的2/3。

2、法兰蝶阀比对夹式蝶阀的连接更可靠。对夹式蝶阀安装时不如法兰蝶阀方便,因为需要另外配法兰片,装不好还容易漏。

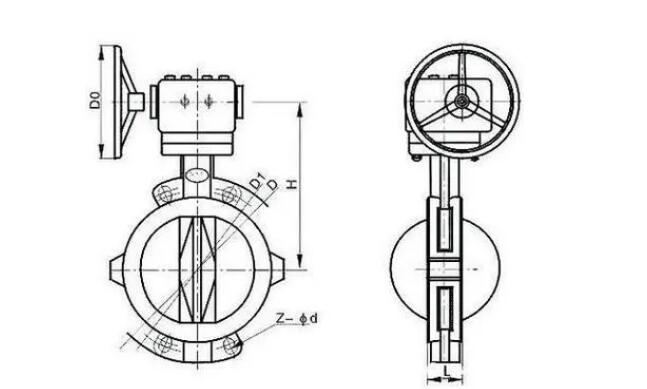

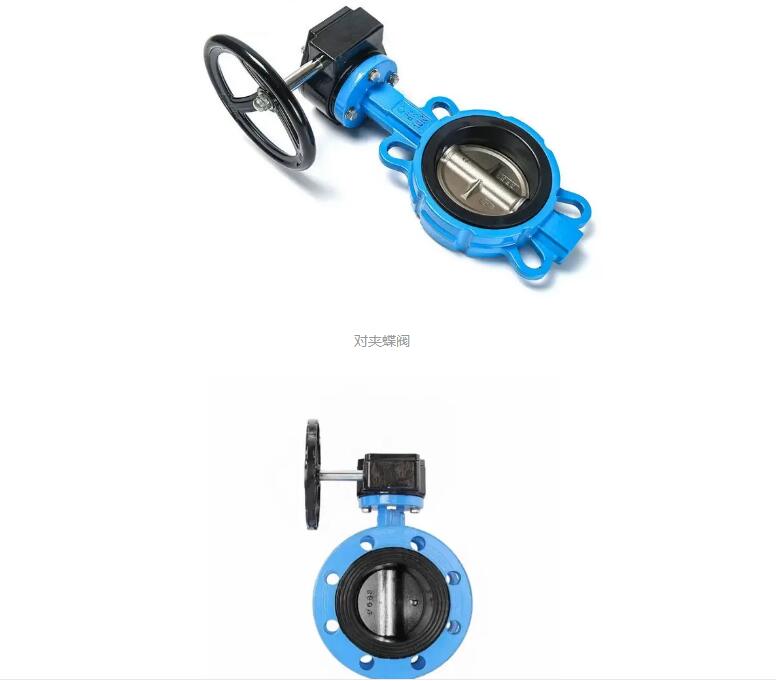

对夹蝶阀

对夹蝶阀是属于对夹式的,用于小口径阀门的,法兰蝶阀是法兰式的,用于大口径阀门,它们的链接方式不一样,都是用来截流跟调节使用的。对夹式的阀门门螺栓长度较长,对施工精度要求较高,如果两面的法兰不对中,螺栓会受到较大的剪切力,阀门容易泄漏。对夹式的阀门螺栓一般比较长 ,在高温的工况下,螺栓膨胀后有可能会导致泄露,所以高温工况下不适宜用于大管径。而且对夹式蝶阀-般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问题,但是成本会比较高。

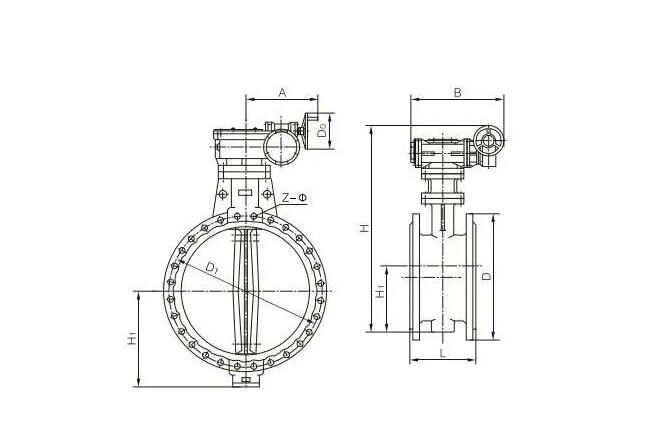

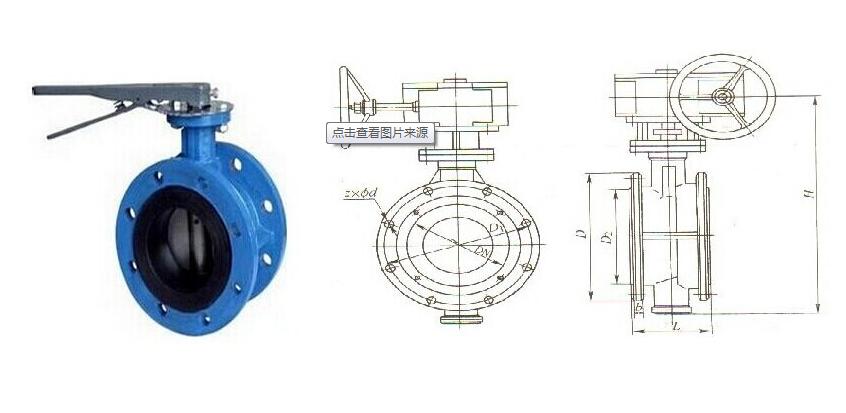

法兰蝶阀

对夹式蝶阀阀体两端没有法兰,只有几个导向螺栓孔,阀门用一组螺栓螺母与端的法兰连接。相比之下,拆卸要方便些 ,阀造价较低,但缺点是一个密封面出问题 ,两个密封面都得拆开。

法兰式蝶阀阀体两端分别有法兰,与管法兰连接。密封相对更可靠一些,但阀造价比较高。

蝶阀
一、安装方式区别:

法兰蝶阀一般采用法兰连接,通过在管道上单独设置法兰连接的方式安装;而对夹蝶阀则是通过对接夹紧在管道上的对夹法兰的方式安装。

二、连接方式区别:

法兰蝶阀是通过螺栓将两个法兰连接在一起,并在法兰之间使用密封垫胶圈密封;而对夹蝶阀则是通过对夹法兰的卡紧力,将对夹法兰夹紧在管道上,再通过密封圈实现密封。

三、结构长度区别:

在结构长度上,法兰蝶阀一般比对夹蝶阀长度更长,因为法兰连接需要额外的管道长度来安装法兰;而对夹蝶阀则相对更短。

四、重量区别:

由于法兰蝶阀使用法兰连接,在连接点需要使用更多的螺栓,因此相对来说比对夹蝶阀更重。

五、驱动方式区别:

法兰蝶阀一般使用手动、电动或气动驱动方式,而对夹蝶阀则一般使用手动或电动驱动,气动驱动相对较少。
蝶阀厂家

1、价格方面,对夹式的便宜,价格大致为法兰的 2/3。选进口的阀门时,尽可能用对夹式,价格便宜。重量轻。

2、对夹式的阀门螺栓长度较长,对施工精度要求较高,如果两面的法兰不对中,螺栓会受到较大的剪切力,阀门容易泄漏。对夹式的阀门螺栓一般比较长,在高温的工况下,螺栓膨胀后有可能会导致泄露,所以高温工况下不适宜用于大管径。而且对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问题,但是成本会比较高。

3、对夹式蝶阀阀体两端没有法兰,只有几个导向螺栓孔,阀门用一组螺栓 /螺母与端的法兰连接。相比之下,拆卸要方便一些,阀门造价较低,但缺点是一个密封面出问题,两个密封面都得拆开。法兰式蝶阀阀体两端分别有法兰,与管法兰连接。密封相对更可靠一些,但阀门造价比较高。
