涡轮蝶阀D37A1X-16 DN50这个型号各数字是什么意思

[ 2024-08-15 ]

涡轮蝶阀 D37A1X-16 DN50 这个型号中,‌各数字的含义如下:‌

  • D 代表阀门类型,‌即蝶阀。‌
  • 37 中的 3 表示驱动装置为蜗轮,‌7 表示连接方式为对夹。‌
  • A1X 中的 A1 表示结构形式为中线,‌X 表示阀座材质为橡胶。‌
  • 16 表示公称压力为1.6MPa。‌
  • DN50 表示阀门的公称直径为50mm。‌

综上所述,‌这个型号的涡轮蝶阀具有蜗轮驱动、‌对夹连接、‌中线结构形式、‌橡胶材质的阀座,‌以及适用于1.6MPa的压力等级,‌适用于直径为50mm的管道系统。‌

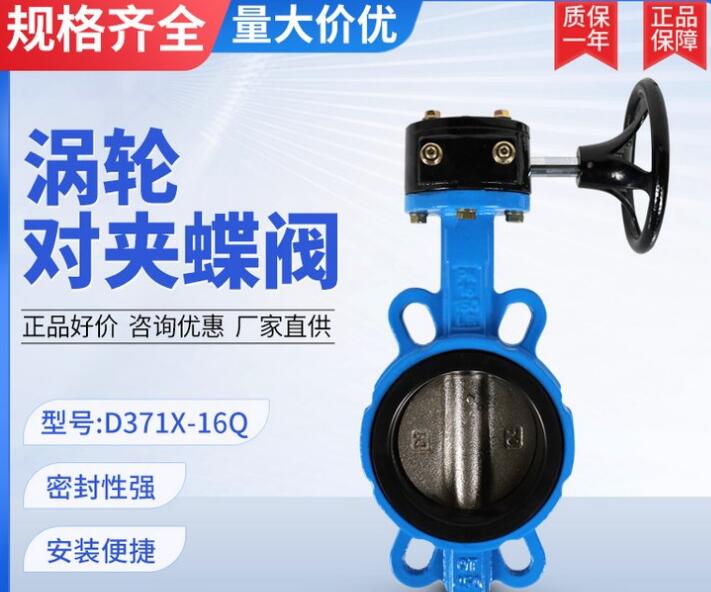

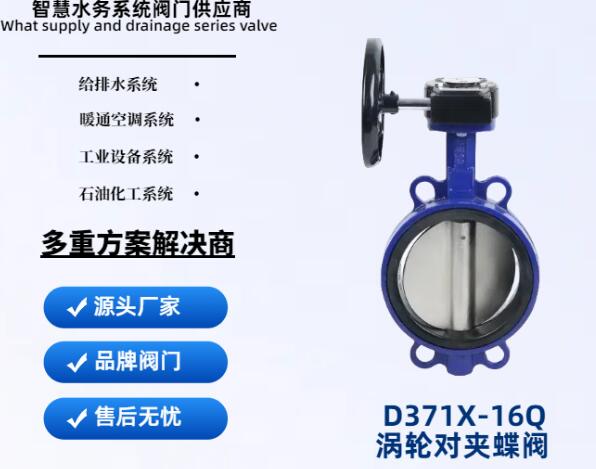

蝶阀

涡轮蝶阀 D37A1X-16 的型号含义如下:‌

  • D 代表阀门类型,‌即蝶阀。‌
  • 37A1X 中的 3 表示驱动装置为蜗轮,‌7 表示连接方式为对夹,‌A1 和 X 在此型号中具有特定的含义,‌但具体意义需要结合生产厂商的技术文档或产品说明来确定。‌
  • 16 代表公称压力为 1.6MPa。‌

这个型号的具体含义可能因生产厂商的不同而有所差异,‌因此最准确的解释应该参考具体生产厂商的技术文档或产品说明。‌此外,‌对于特定的型号如 D37A1X-16,‌如果 A1 和 X 有特定的含义,‌这些信息通常不会在公开资料中详细说明,‌而是作为厂商的专有技术保留。‌因此,‌如果需要更详细的信息,‌建议直接联系生产厂商获取。‌

涡轮蝶阀D37A1X-16 DN50这个型号各数字是什么意思

涡涡轮蝶阀 D37A1X-16 的型号含义可以从以下几个方面进行解读:‌

  • D 代表阀门类型,‌即蝶阀(‌Die Valve)‌。‌
  • 37A1X 是驱动装置和连接方式的组合:‌
  • 3 代表驱动装置类型,‌具体为蜗轮传动(‌Worm Gear Drive)‌。‌
  • 7 代表连接方式,‌具体为对夹连接(‌Wafer Connection)‌。‌
  • A1 是中线形式(‌Centerline Connection)‌。‌
  • 16 代表公称压力为 1.6MPa。‌

综上所述,‌D37A1X-16 涡轮蝶阀是一种通过蜗轮传动驱动的蝶阀,‌采用对夹连接方式,‌具有中线形式,‌并且其公称压力为 1.6MPa。‌

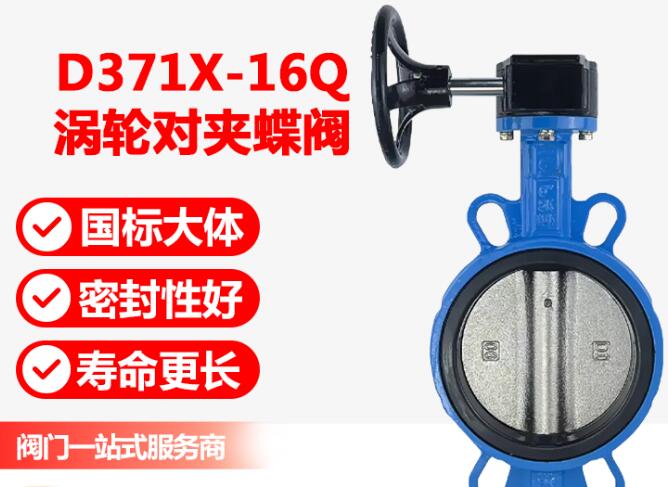

蝶阀厂家

*产品规格:dn50-dn1200

*公称压力:1.6mpa-2.5mpa

*适用温度:软密封-20~+120 ℃、如f密封可到150℃、 硬密封碳钢-20~+420 ℃、 不锈钢Zui高耐温可达500℃、

*连接方式:对夹 法兰 焊接

*阀体材质:球墨铸铁、 碳钢、 不锈钢 、适具体介质、压力、 温度 、而选定、、

*阀板材质:ss304

*阀座材质:epdm(三元乙丙)

*阀轴材质:ss416

*适用介质:水,空气,天然气,食品,化学制剂、腐蚀性介质、弱酸,弱碱 、海水、等、、、、

电动执行器特性:

*功能强劲:智能型、比例式,开关型,各种信号输了各种电压都能定做

*体积小巧:体积和重量仅相当于同类产品的50~80%左右

*高标防护:1p68高标准防护等级

*性能可靠:加强了轴承和电气元件等易损件的使用寿命

*外型美观:铝合金压铸外壳光洁,流畅

*精密耐磨:蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性良好

*回差很小:蜗轮输出轴一体化、避免了键联结的间隙、保证了精度

*:通过耐压测试,f级绝缘电机,安全有保障

*配套简单:采用单相电源,外接电路简单

*使用方便:无须二次维护,任意角度安装

*保护装置:双重限位,带过热保护

*速度可选:5s、10s、15s、30s、60s

*集成一体:本体带智能控制模块,无须外接其它附件

安装使用注意:

*360℃任意角度安装

*使用对夹式蝶阀专用法兰
