电动截止阀j941h-40c Dn250有多重

[ 2022-01-20 ]
上海湖泉阀门集团有限公司电动截止阀j941h-40c  Dn250生产厂家,咨询:021-64162222    J941H电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀...主要生产(J941H电动截止阀)也是国内(截止阀)生产商之一。电动截止阀符合GB、JB、ANSI、JSI、BS、DIN等国内外先进标准GB12235及美国标准ANSIB16.34要求,结构合理、密封可靠、性能良好、造型美观。法兰连接钢制截止阀适用于公称压力1...

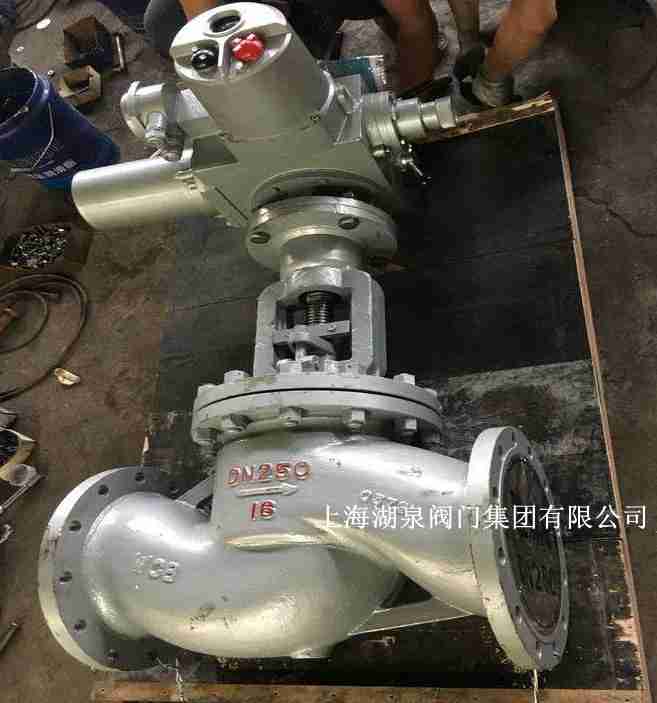

 电动截止阀j941h-40c  Dn250
湖泉阀门厂 J941H电动截止阀由电动执行机构和截止阀两部分组成。启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有...J941H蒸汽电动截止阀品牌供应商,茸阀流体控制为您提供电动截止阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。蒸汽电动截止阀符合相关制造标准、欢迎来电咨询材质有铸铁、铸钢、不锈钢、铬钼钢;连接方式有螺纹连接、法兰连接、焊接等;传动方式有手动、蜗轮、电动、气动等;压力1.0-32Mpa;口径:6-1200mm.如:铸钢截止阀J4...

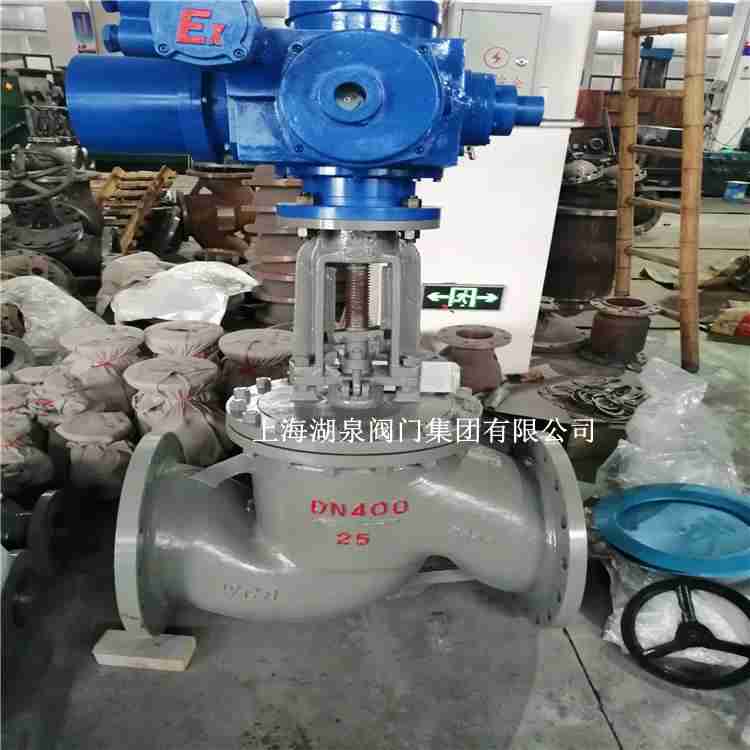

 dn250电动截止阀
上海厂家电动法兰截止阀(J941H)具有良好的强度、刚度和流通能力,由电动执行装置和法兰截止阀组成,接受AC380V的电源压力或电压信号,来完成上升或下降的启闭动作。电动法兰截止阀具有良好的强度、刚度和流通... 电动法兰截止阀,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、...电动截止阀,J941H电动截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方...【J941H电动截止阀】属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。是一种直通式截止阀,它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,...

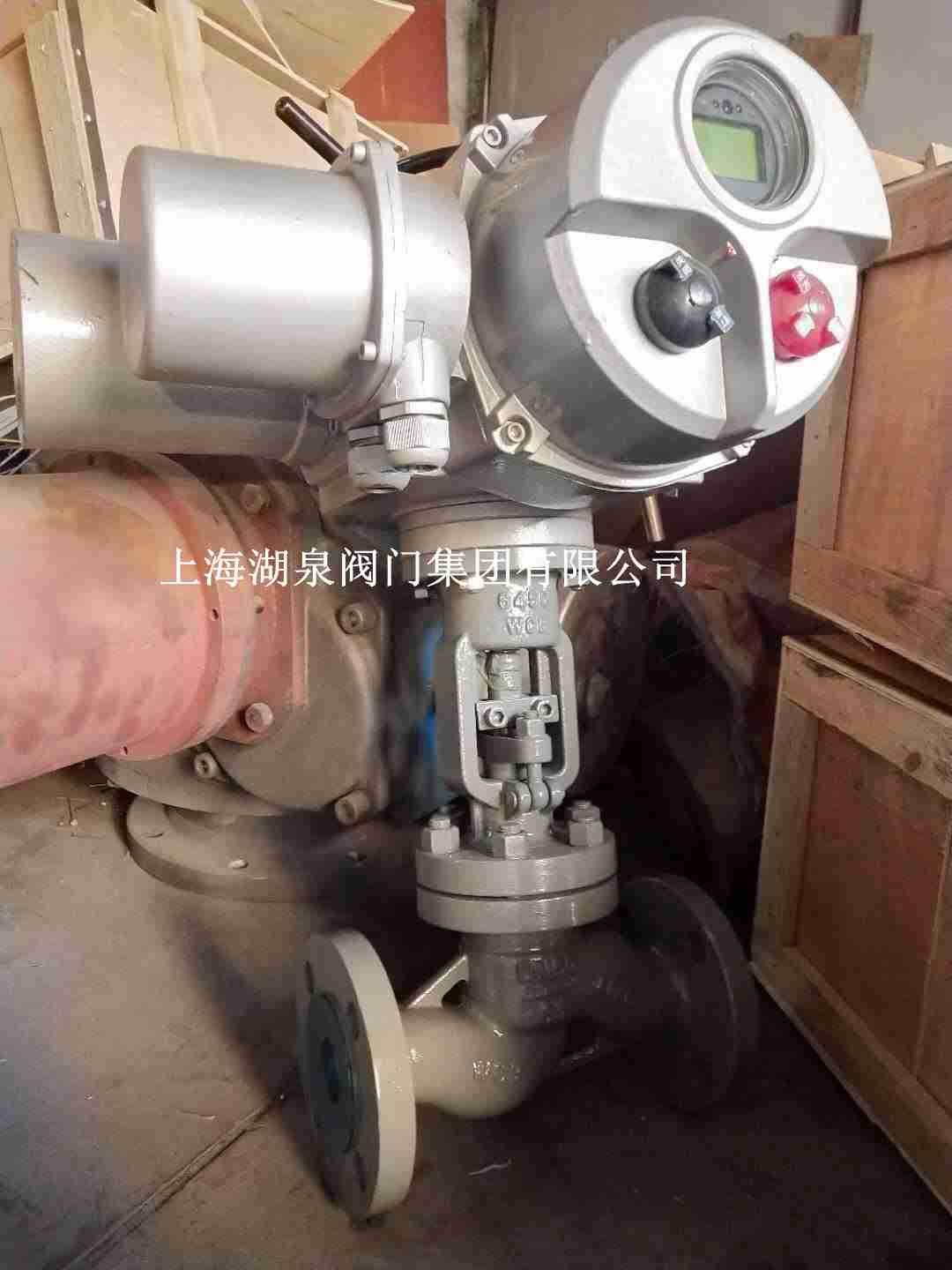

 电动截止阀dn250
湖泉J941H电动截止阀电动截止阀由截止阀与Z型多回转电动执行器组成,有开关型、调节型两种。J941H电动截止阀电动截止阀适用于化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。电动...J941H电动截止阀法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手...J941H/W电动截止阀--主要尺寸和重量 1.6MPa 1.6MPa DN L D D1 D2 b n-φd H Do 重量 凸面 法兰RFJ941HJ941YJ941WJ941FJ941N 16C16P16R16I 10 130 90 60 40 14 4-14 198 1...

上海湖泉电动截止阀j941h-40c  Dn250详细技术参数
.6MPa DN L D D1 b n-φd 电装型号 L1 H D0
凸面法兰
RF
J94lH
J941Y
J94lW
J94lF
J94lN
16C
16P
16R
16I
50 230 160 125 16 4-φ18 DZWl0 590 645 365
65 290 180 145 18 4-φ18 DZWl0 590 690 365
80 310 195 160 20 8-φ18 DZW20 590 715 365
100 350 215 180 20 8-φ18 DZW20 590 770 365
125 400 245 210 22 8-φ18 DZW30 590 780 365
150 480 280 240 24 8-φ23 DZW45 590 875 365
200 600 335 295 26 12-φ23 DZW60 810 967 470
250 650 405 355 30 12-φ25 DZW90 810 1153 470
300 750 460 410 30 12-φ25 DZWl20 830 1292 550
350

上海湖泉电动截止阀j941h-40c  Dn250有多重主要零部件材料
体、盖、板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr STL 木体材料 With Body Material 尼龙 Nylon 增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE     ≤425 水 蒸汽 油品
WC1 38CrMoAl 25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 硝酸类
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 醋酸类
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti

上海湖泉电动截止阀j941h-40c  Dn250有多重主要外形尺寸
1.6MPa DN L D D1 D2 b n-φd H Do 重量
凸面 法兰
RF
J941H
J941Y
J941W
J941F
J941N 16C
16P
16R
16I
10 130 90 60 40 14 4-14 198 120 4.9
15 130 95 65 45 14 4-14 218 120 5.3
20 150 105 75 55 14 4-14 258 140 7.0
25 160 115 85 65 14 4-14 275 160 7.4
32 180 135 100 78 16 4-18 280 180 8.3
40 200 145 110 85 16 4-18 330 200 12.6
50 230 160 125 100 16 4-18 350 240 14
65 290 180 145 120 18 4-18 400 280 22.7
80 310 195 160 135 20 8-18 355 280 29
100 350 215 180 155 20 8-18 415 320 32.8
125 400 245 210 185 22 8-18 460 360 79.5
150 480 280 240 210 24 8-23 510 400 93
200 600 335 295 265 26 12-23 710 400 179
250 622 405 355 320 30 12-25 786 450 441
300 698 460 410 375 30 12-25 925 500 646

上海湖泉电动截止阀j941h-40c  Dn250有多重尺寸
2.5MPa DN L D D1 D2 b n-φd H Do 重量
凸面法兰
RF
J941H
J941Y
J941W
J941F
J941N 16C
16P
16R
16I
10 130 90 60 40 16 4-14 198 120 4.9
15 130 95 65 45 16 4-14 218 120 5.3
20 150 105 75 55 16 4-14 258 140 7.0
25 160 115 85 65 16 4-14 275 160 7.4
32 180 135 100 78 18 4-18 280 180 8.3
40 200 145 110 85 18 4-18 330 200 12.6
50 230 160 125 100 20 8-18 350 240 16
65 290 180 145 120 22 8-18 400 280 25
80 310 195 160 135 22 8-23 355 280 30
100 350 230 190 160 24 8-25 415 320 34.8
125 400 270 220 188 28 8-25 460 360 89.5
150 480 300 250 218 30 12-25 510 400 99
200 600 360 310 278 34 12-25 710 400 181
250 622 425 370 332 36 12-30 786 450 445
300 698 485 430 390 40 16-30 925 500 651

上海湖泉电动截止阀j941h-40c  Dn250有多重尺寸
4.0MPa DN L D D1 D2 b n-φd H D0 重量Weight
凹凸法兰 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I 20 150 105 75 51 16 4-14 275 140 7
25 160 115 85 58 16 4-14 285 160 9
32 180 135 100 66 18 4-18 302 180 12
40 200 145 110 76 18 4-18 355 200 17
50 230 160 125 88 20 4-18 373 240 24
65 290 180 145 110 22 8-18 408 280 33
80 310 195 160 121 22 8-18 436 320 44
100 350 230 190 150 24 8-23 480 360 60
125 400 270 220 176 28 8-25 588 400 90
150 480 300 250 204 30 8-25 611 400 100
200 533 375 320 260 38 12-30 720 400 190
6.4MPa 20 190 125 90 51 20 4-18 228 160 13
凹凸法兰 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I 25 210 135 100 58 22 4-18 275 180 15
32 230 150 110 66 24 4-23 325 200 19
40 260 165 125 76 24 4-23 360 240 25
50 300 175 135 88 26 4-23 410 280 35
65 340 200 160 110 28 8-23 450 320 48
80 380 210 170 121 30 8-23 485 360 56
100 430 250 200 150 32 8-25 537 400 125
125 500 295 240 176 36 8-30 631 400 130
150 550 340 280 204 38 8-34 646 450 160
200 650 405 345 260 44 12-34 813 500 285
10.0MPa 10 170 100 70 35 20 4-14 198 120 6
凹凸法兰 MFM J941H J941Y J941W J941F J941N 100 100P 100R 100I   15 170 105 75 40 20 4-14 202 140 11
20 190 125 90 51 22 4-18 228 160 13
25 210 135 100 58 24 4-18 250 180 14
32 230 150 110 66 24 4-23 326 220 16
40 260 165 125 76 26 4-23 359 240 30
50 300 195 145 88 28 4-25 414 280 50
65 340 220 170 110 32 8-25 434 320 65
80 380 230 180 121 34 8-25 547 400 100
100 430 265 210 150 38 8-30 621 450 116
125 500 310 250 176 42 8-34 732 450 150
150 550 350 290 204 46 12-34 840 500 300
200 650 430 360 260 54 12-41 925 550 600
16.0 15 170 110 75 40 24 4-18 148 140 12
环槽法兰 RTJ J941H J941Y J941W 160 160P 160R 160I 20 190 130 90 51 26 4-23 156 160 15
25 210 140 100 58 28 4-23 175 180 17
32 230 165 115 66 30 4-25 200 200 21
40 260 175 125 76 32 4-27 231 240 31
50 300 215 165 88 36 8-25 262 250 53
65 340 245 190 110 44 8-30 303 320 70
80 380 260 205 121 46 8-30 341 400 100
100 430 300 240 150 48 8-34 485 450 120
